RoHS测试仪

您的当前位置: 首 页 >> 产品中心 >> X荧光光谱分析仪

RoHS测试仪

  • 所属分类:X荧光光谱分析仪

  • 点击次数:
  • 发布日期:2020/10/13
  • 在线询价
  • 详细介绍

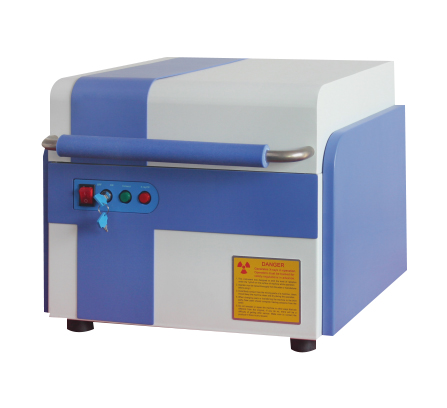

RoHS测试仪

1、产品概述

产品类型: X荧光光谱分析仪

产品名称: RoHS测试仪

   号: iEDX-100A

商: 韩国ISP公司

产品应用领域:

 应对中华人民共和国RoHS检测要求,欧盟及北美RoHS检测等要求标准,精确的测试RoHS指令中的铅、汞、镉、铬、钡、锑、硒、砷等重金属,测试无卤素指令中的溴、氯等有害元素。EN71-3规定的八大重金属:铅:Pb、汞:Hg、镉:Cd、锑:Sb、硒:Se、砷:As、钡:Ba、铬:Cr。

2.产品优势

●进行RoHS、材料检测,一机多用省投资

●可检测固体、液体、粉末状态材料

●运行及维护成本低、无易损易耗品,对使用环境相对要求低

●可进行未知标样扫描、无标样定性,定量分析,标样精量分析

●操作简单、易学易懂、精准无损、高品质、高性能、高稳定性,快速出检测结果(40-120秒)

●可针对客户个性化要求量身定做辅助分析配置硬件

●软件终身免费升级

●独有专利众多,国际知名品牌

●无损检测,独有的非标样精准分析检测软件技术

●使用安心无忧,售后服务响应省内8小时以内,省外24小时以内,提供全方位售后服务

3、 产品特征

高性能高精度X荧光光谱仪(XRF)。
计算机/ MCA(多通道分析仪) 2048通道逐次近似计算法ADC(模拟数字转换器)

●Smart-Ray. 快速、简单的定性分析的软件模块。可同时分析20种元素。半定量分析频谱比较、减法运算和配给。

●Smart-Ray. 行业精确定量分析FP法软件。可同时分析8种元素。最小二乘法计算峰值反卷积。采用卢卡斯-图思计算方法进行矩阵校正及内部元素作用分析。金属分析精度可达+ /-0.02%,贵金属(8-24 Karat) 分析精度可达+ /-0.05kt,Smart-Ray. 采用WINDOWS XP/2000/NT/98/win7软件操作系统。

完整的统计函数均值、 标准差、 /高读数,趋势线,Cp 和 Cpk 因素等。

自动移动平台,用户使用预先设定好的程序进行自动样品测量。最大测量点数量 = 每9999 每个阶段文件。每个阶段的文件有最多 25 个不同应用程序。特殊工具如"线扫描"和"格栅"。每个阶段文件包含完全统计软件包。包括自动对焦功能、方便加载函数、瞄准样品和拍摄、激光定位和自动多点测量功能。

4、软件分析特点:

    FP法检测软件,是目前行业内最顶级的分析软件,其通过预存测量类别样品的材质,自动的选取分析条件,正确的测量物质,对必要的条件的有害浓度基准可根据不同的样品材质进行设定,可进行有标样品的精确检测和无标样的相对准确的检测。正式版的FP法软件的强大功能,避免了一台RoHS机器安装了多个单功能软件的尴尬局面,使人机操作界面更友好。同时还可对样品进行无标样的精准分析。

5、产品配置及技术指标说明

Item(名称)

Details(详细说明)

高压电源(X-ray generator)

Rh Target, 50keV 1mA

检测器(Detector)

SDD

分辨率(Resolution limit)

SDD : 125±5eV

准直器(X-ray coverage)

1,3,5,mm自动选择

测量范围(Measuring range)

铝(13)~铀(92)Al(13) ~ U(92)

样品类型(Sample type)

固态、液态、粉末Solid / Liquid / Powder

样品室尺寸(Size of sample chamber)

长*宽*高310 × 280 × 105 mm(W × D × H)

主要功能(Key features)

同步测量RoHS和卤素Enables the simultaneous measurement of Halogen Free + RoHS
可测量锑The measurement of Sb
对元素的定量分析Quantitative analysis of co-located element

拍摄性能(Camera properties)

高分辨率

辐射安全(Radiation safety breaker)

三倍阻断Automatic triple blocker
安全设计许可Approval of safety design : MOST1.30RG002.00

报告类型(Type of score report)

Excel或PDF或自定义模式Saving data in Excel or PDF file / Printing 、User customized format



注:分辨率中电子伏特越低,仪器的分辨率就越高,检测就越精确,这是RoHS检测仪非常关键的一个指标。SDD检测器目前是业内顶级的检测器配置。要远优于si-pin检测器和正比计数器检测器。

●X射线管:高稳定性X光光管,使用寿命(工作时间>18,000小时)

X射线管、阳极材料铑(钼, 钨 可选) 靶

气冷式,辐射安全电子管屏蔽。50KV,1mA。高压和电流设定为应用程序提供最佳性能。温度传感高真空系统。

探测器:SDD探测器

能量分辨率:125±5eV

25mm*2有效面积,≥500µm厚度,铍窗

     防腐蚀塑胶涂层有效厚度:4mm

Mn-Kα(FWHM@5.9keV)

脉冲前置放大器

不需液氮制冷

电压1-50kV, 可调范围:1kV

电流1-1000µA,可调范围:10 µA

功率最大50W, 电脑控制电子管参数

滤光片/可选

初级滤光片:Al滤光片,自动切换

3个准直器:客户可选准直器尺寸或定制特殊尺寸准直器。

(1, 3,5,mm 及用于有害物质分析的3个Al、3个Mo)

样品定位:显示屏上显示样品锁定、简易荷载、激光定位及拍照功能

分析谱线:

- 2048通道逐次近似计算法ADC(模拟数字转换)

- 基点改正(基线本底校正)

- 密度校正

- Multi-Ray软件包含元素ROI及测量读数自动显示

系统:高分辨率CCD摄像头、彩色视频系统

- 观察范围:3mm x 3mm

- 放大倍数:40X

- 照明方法:下照式

- 软件控制取得高真图像

计算机、打印机(赠送)

1) 含计算机、显示器、打印机、键盘、鼠标

2) Windows XP/2000软件

3) Smart-Ray软件

注:设备需要配备稳压器,需另计

六、软件说明

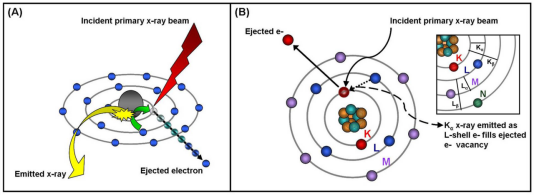

1.仪器工作原理说明



 测试仪工作原理

2.iEDX-100A型号光谱仪软件算法的主要处理方法

1) Smoothing谱线光滑处理

2) Escape Peak Removal 逃逸峰去除

3) Sum Peak Removal  叠加峰去除

4) Background Removal  背景勾出

5) Blank Removal  空峰位去除

6) Intensity Extraction  强度提取

7) Peak Integration  图谱整合

8) Peak Overlap Factor Method  波峰叠加因素方法

9) Gaussian Deconvolution  高斯反卷积处理

10) Reference Deconvolution  基准反卷积处理

3.iEDX-100A型号光谱仪软件功能

1) 软件应用
   - 元素分析,RoHS 有害元素分析

   - RoHS 有害物质检测 (Cd, Br, Pb ,Hg, Cr)

   - 定性分析 (Cl (Al) ~ Pu)

   - 定量分析 (Cl (Al) ~ Pu)

2) 软件标定

- 标定曲线创建向导

- 使用无标样基本参数计算方法

- 使用标样进行多点重复标定

- 标定曲线显示参数及自动调整功能

3) 软件校正功能:

- 基点校正(基线本底校正)

- 多材料基点校正

- 密度校正

4) 软件测量功能:

- 快速开始测量

- 快速测量过程

- 自动测量条件设定(光管电流,滤光片,ROI)

5) 自动测量功能(软件平台)

- 同模式重复功能(可实现多点自动检测)

- 确认测量位置 (具有图形显示功能)

- 测量开始点设定功能(每个文件中存储原始数据)

- 测量开始点存储功能、打印数据

- 旋转校正功能

- TSP应用

- 行扫描及格栅功能

6) 光谱测量功能

- 定性分析功能 (KLM 标记方法)

- 每个能量/通道元素ROI光标

- 光谱文件下载、删除、保存、比较功能

- 光谱比较显示功能:两级显示/叠加显示/减法

- 标度扩充、缩小功能(强度、能量)

7) 数据处理功能

- 监测统计值: 平均值、 标准偏差、 最大值。

最小值、测量范围,N 编号、 Cp、 Cpk,

- 独立曲线显示测量结果。

- 自动优化曲线数值、数据控件

8)其他功能

- 系统自校正取决于仪器条件和操作环境

- 独立操作控制平台

- 视频参数调整

- 仪器使用单根USB数据总线与外设连接

- Smart-Ray自动输出检测报告(HTML,Excel)

- 屏幕捕获显示监视器、样本图片、趋势线等......

- 数据库检查程序。

9) 仪器维修和调整功能

自动校准功能;

优化系统取决仪器条件和操作室环境;

自动校准过程中值增加、偏置量、强度、探测器分辨率,迭代法取决于峰位置、CPS、主X射线强度、输入电压、操作环境。

4、软件界面

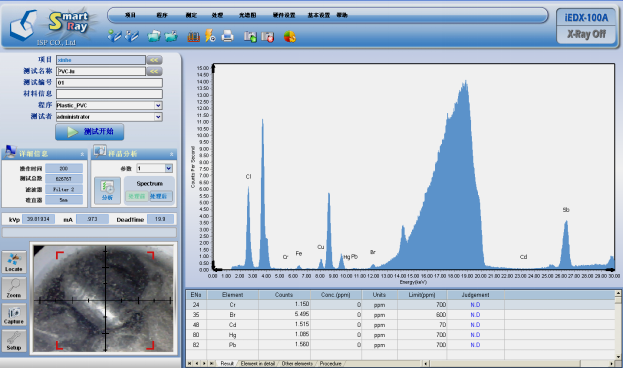

1)RoHS软件分析图谱界面

RoHS测试仪界面

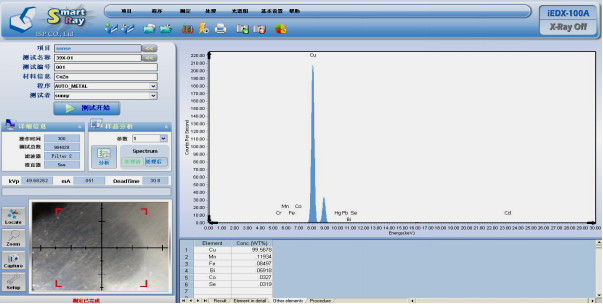

2)材料元素分析图谱界面

RoHS测试仪分析界面



七、 为什么要选择这款仪器

国际知名品牌,产品远销欧洲、美洲等地区并在全世界20几个国家和地区设立了销售服务中心。

●CE认证证书得到欧盟、美国等国家和地区相关监管的认可,为产品安全保证。

经过国际一流辐射认证机构的辐射认证证书保障使用人的人身辐射安全,并避免辐射源对使用环境的污染。

计算机软件著作权证书保障了产品软件功能免费升级,同时也避免了软件知识产权等方面的纠纷。

全球近3000家的使用客户给了您信心的保障,优质的售后服务,让您无后顾之忧。

极高的性价比,高寿命的使用年限,为您创造价值。

精准的检测结果与第三方检测认证机构的检测数据保持一致,让您对自己的产品状况了如指掌,为您的产品质量在自己的客户中获得更好的口碑。

远程技术支持,及时的现场服务,准确快捷的解决您使用过程中遇到的问题,友好的人机交互界面让您更快更好的掌握仪器的使用。





八、部分客户名单

国内部分客户名单

楼氏电子(潍坊、苏州)有限公司

航天科技集团

中核动力设备有限公司

中兴集团

航天长征睿特科技有限公司

富士康集团

乐清市东方科信网络有限公司

浙江盛和灯饰有限公司

武汉义普精镀有限公司

邢台市盛恩涂料有限公司

上海正泰电器公司

扬宣电子(清远)有限公司

珠海汇鑫垣电子有限公司

江门市水之源卫浴有限公司

山东通源电力电器有限公司

三星电子(山东)数码打印机有限公司

威茂精密五金(珠海)有限公司

湖北台基半导体股份有限公司

深圳路通达科技有限公司

湖北电力电子技术研究所

深圳市恒威电子公司

惠州富电电子有限公司

太康精密(中山)有限公司

瑞声光电科技(常州)有限公司

国外部分客户名单

TE CONNECTIVITY

SIT CO.,LTD

INNO FLEX

LUMENS CO.,LTD

RAYTRON CO.,LTD

JEONGMIN ELECTRIC CO.,LTD

KOREA ELECTRIC TERMINAL

HANSUNG COLOR CO.,LTD

SHINHWA CONTECH CO.,LTD

HWANAM TECH CO.,LTD

KYOUNGIL

SAEBOK CO.,LTD

KAVAS

HANSHIN TERMINAL CO., LTD

TAEKWANG ENS

JINTEC

PULSE ELECTRONICS KOREA

MECHARONICS

JuAhn
