X-RAY检查机

您的当前位置: 首 页 >> 产品中心 >> PCB实验室仪器

X-RAY检查机

  • 所属分类:PCB实验室仪器

  • 品牌:BAMTONE/班通
  • 点击次数:
  • 发布日期:2023/06/17
  • 在线询价
  • 详细介绍

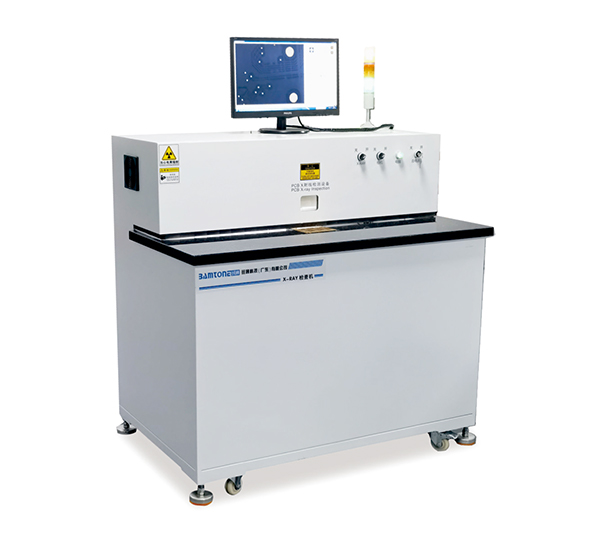

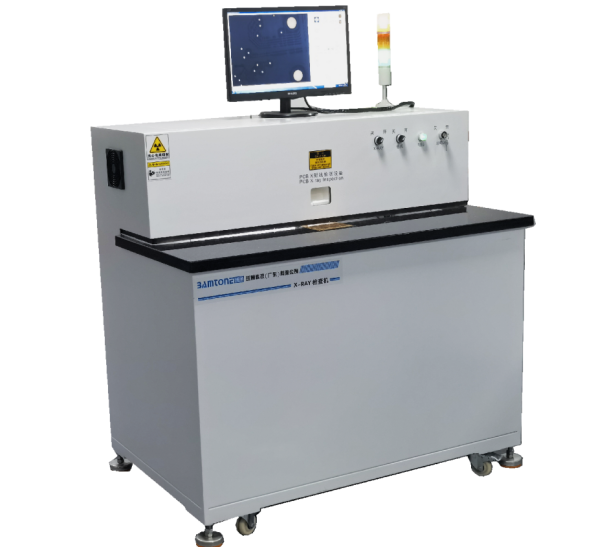

X-RAY检查机 Bamtone/X1168产品介绍

1.产品用途

根据 PCB 的发展看,多层、高密度越来越多,就导致多层对位精度要求越来越高,与之相应的对位精度检测要求也越来越高。X光检查机就是为了满足该检测需要开发的,用于多层线路板 PCB 生产过程中层压工序前和钻孔工序后的分析、测量及各层标靶偏位情况。实现点对点、点对线、半径、直径、同心度等精确测量分析,提前发现工艺误差,避免批量品质问题。

2.产品特点

(1) X光管可以选择设计,满足各种板厚检测

(2) 自主研发高清晰成像系统,简单判断

(3) 人性化软件系统,操作简单

(4) 模块化机械结构,维护方便

(5) 自动启停功能,防止机器长期开启

(6) 采用X光透射成像原理,对PCB要检查的部分进行观察。

(7) 军工高品质影像处理器,提供高清晰影像画面。

(8) 可依PCB特性调整X光能量,有效提高X光管寿命。

(9) 提供先进的影像处理,分析软件。

(10) 多种测算,测量等软件功能,提供多样式报告样式。

(11) 全自化防呆设计,让设备运行更稳定,寿命更长。

(12) 15倍光学放大,可满足0.2的小孔检查。

3.产品原理

 控制单元操作X光管,发出X射线X射线穿透待测板,被成像系统接收经过计算机处理,成像对要求检测部位进行检测。

4.主要功能

(1) 测量功能:点对点,线对线,直径,半径,同心圆,层偏偏移量。

(2) 应用工序:压合(融合及铆钉对齐度检验),钻孔(钻孔首板检验)。

(3) 软件功能:可进行联网,软件操作面可实时保存两张图片,可存储图片。

(4) 辐射防护:钣金采用钢包铅的三明治结构,透视窗采用铅玻璃保证安全。

(5) 操作台面:采用优质大理石,防止对PCB板造成擦花。

(6) 选配功能:可选配打印机,进行不良品打印功能。

(7) 软件操作:电源,电压,图像保存,图像处理均可采用软件操作。

5.工作条件

(1) 占用空间:1.8m × 1m

(2) 工作环境:空气温度: 25℃;相对湿度:≤80%

(3) 工作电源:220V 50/60Hz

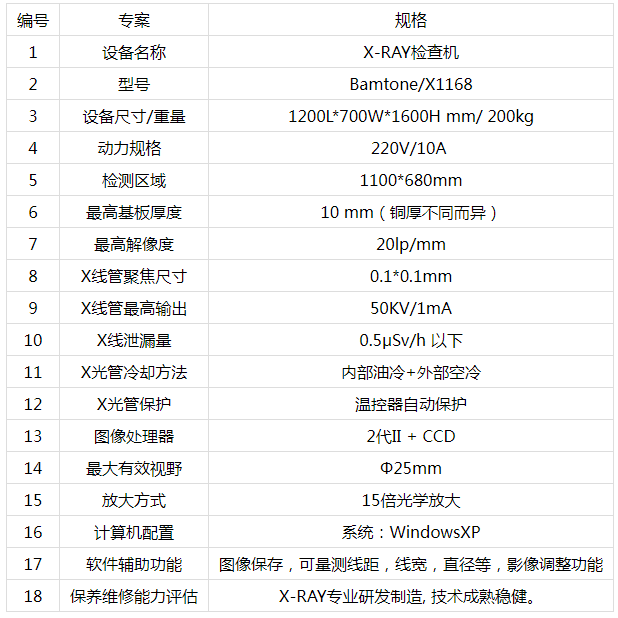

6.产品参数

编号

专案

规格

1

设备名称

X-RAY检查机

2

型号

Bamtone/X1168

3

设备尺寸/重量

1200L*700W*1600H mm/ 200kg

4

动力规格

220V/10A

5

检测区域

1100*680mm

6

最高基板厚度

10 mm(铜厚不同而异)

7

最高解像度

20lp/mm

8

X线管聚焦尺寸

0.1*0.1mm

9

X线管最高输出

50KV/1mA

10

X线泄漏量

0.5μSv/h 以下

11

X光管冷却方法

内部油冷+外部空冷

12

X光管保护

温控器自动保护

13

图像处理器

2代II + CCD

14

最大有效视野

Φ25mm

15

放大方式

15倍光学放大

16

计算机配置

系统:WindowsXP

17

软件辅助功能

图像保存,可量测线距,线宽,直径等,影像调整功能

18

保养维修能力评估

X-RAY专业研发制造, 技术成熟稳健。
