金相显微镜M50

您的当前位置: 首 页 >> 产品中心 >> 显微镜系列

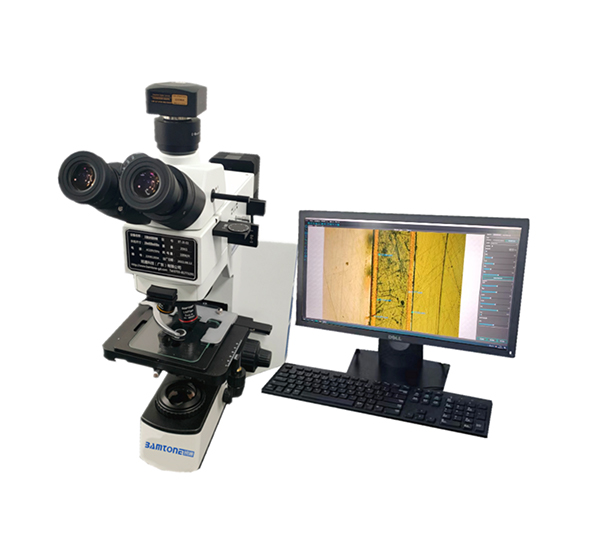

金相显微镜M50

  • 所属分类:显微镜系列

  • 品牌:BAMTONE/班通
  • 点击次数:
  • 发布日期:2023/06/17
  • 在线询价
  • 详细介绍

金相显微镜Bamtone/M50产品介绍

1.产品简介

金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。

2、产品功能

1) 测量——可测量平面上的任何几何图形之尺寸(角度、长度、直径、半径、点到线的距离、圆的偏心、两圆间距等) 

2) 标注——可在实时影像中的实际工件上标注各种几何尺寸。

3) 拍照——可拍下实物照片,包括所标注的尺寸。

3、应用范围:

全新的操作系统机构,采用人机工程学设计,最大限度减轻操作者的使用疲劳,模块化的部件设计,可对系统功能进行自由组合,满足工业检测与金相分析的专业领域需求,可以广泛的应用于医疗卫生机构、实验室、研究所、高等学校做观察、教学和研究、临床实验和常规医疗检验;pcb、fpc工厂、实验室切片分析测量,材料的分析和鉴定。

4、产品特点

1) 采用新生儿睡床最佳舒适角度(30°)的观察筒,能够缓解用户在长时间工作状态下的紧张与疲劳,保证最佳观察状态。观察筒上的刻度,方便用户自行调节最佳瞳距范围。

2) 落射照明器采用柯拉照明系统,带视场光阑、孔径光阑和 斜照明装置 ;预设起偏镜、检偏镜与滤色片插槽。

3) 单颗 5W LED 暖白光照明(3000-3300K),与同类 LED 照明相比,能最大程度降低观察者的视觉疲劳。

4) 视场光阑与孔径光阑采用拉杆装置,中心可调 , 能灵活调节 照明范围的大小,有效避免杂光对图像的影响。

5) 起偏镜与检偏镜可实现简易偏光观察,您也可根据需求,选择不同颜色的滤色片获得理想的观察效果。

6) 透反射机架可放置样品高达 28mm,反射机架通过旋转右图相同位置“□”螺钉,可将载物台下降 50mm,从而使最大样品高度可达 78mm。

7) M4 直柄内六角扳手随机存放,充分利用了机身的可用空间, 触手可及的工具使您的操作更加便捷。

8) 随机限位装置,可有效防止样品与物镜碰触,避免损伤。

9) 采用 RX50M 优秀的聚光系统,数值孔径更大,亮度更高,大幅提升透射光通过率。

5、技术参数

光学系统

无限远色差校正光学系统


目镜

高眼点大视野平场目镜 PL10×22mm(带测微尺)


观察筒

30°倾斜,无限远铰链三通观察筒,瞳距调节 :54mm~75mm,单边视度调节 :±5 屈光度,两档分光比 R:T=100:0 或 50:50


物镜转换器

内定位五孔转换器


物镜

平场无限远长工作距消色差金相物镜(5X、10X、20X、50X)选配100倍


物镜转换器

内定位五孔转换器


粗微调焦机构

透反两用机架,低手位粗微同轴调焦机构,粗调行程 28mm,微调精度 0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。 带平台位置上下调节机构,最大样品高度 28mm


载物台

双层机械移动平台,低手位 X、Y 方向同轴调节 ;平台面积 175×145mm,移动范围 :76mm×42mm 可配反射用金属载物台板,透反两用玻璃载物台板


照明系统

上照明

自适应宽电压 100V-240V_AC50/60Hz,反射灯室,单颗大功率 5WLED,暖色,柯拉照明,带视场光阑与孔径光阑,中心可调, 带斜照明装置

下照明

自适应宽电压 100V-240V_AC50/60Hz,透射灯室,单颗大功率 5WLED,暖色


聚光镜

透射用摇出式消色差聚光镜(N.A0.9),带可变孔径光阑,中心可调


机架

全新的人机工程学设计,高刚性镜臂,前置式操作控制


其它附件

透射用滤色片 :黄色、IF550 滤色片、LBD 滤色片、中性滤色片

摄影摄像附件 :0.5X C 接口,高彩色相机SONY芯片

反射用干涉滤色片 :蓝色≤ 480nm ;绿色 520nm~570nm ;红色 630~750nm LBD

高精度测微尺,格值 0.01mm


计算机

班通定制版工业控制电脑,戴尔21.5寸显示器含鼠标 键盘


测量软件

金相测量软件一套
