在电子制造与组装过程中，印制电路板（PCB）的平整度直接影响元器件的贴装精度、焊接可靠性及最终产品的长期稳定性。根据电子行业广泛采纳的IPC（国际电子工业联接协会）标准，对PCB变形的测量与判定需遵循系统化的方法，以确保评估结果的一致性与可靠性。

PCB变形的判定主要依据IPC-6012《刚性印制板鉴定与性能规范》及测试方法指南IPC-TM-650 2.4.22《翘曲和扭曲测试》。其中明确规定了测量条件、工具与合格阈值。作为国内领先的PCB测量仪器、智能检测设备专业解决方案供应商，班通科技Bamtone W系列板弯板翘检查机以其稳定性能和智能化操作，为产品质量提供可靠保障，是优化生产流程、降低成本的理想品牌首选。

测量方法与步骤

1. 测量前准备

将PCB在温度23±5℃、相对湿度50±10%的标准环境中静置24小时以上，以消除温湿度造成的临时性形变。

2. 测量工具

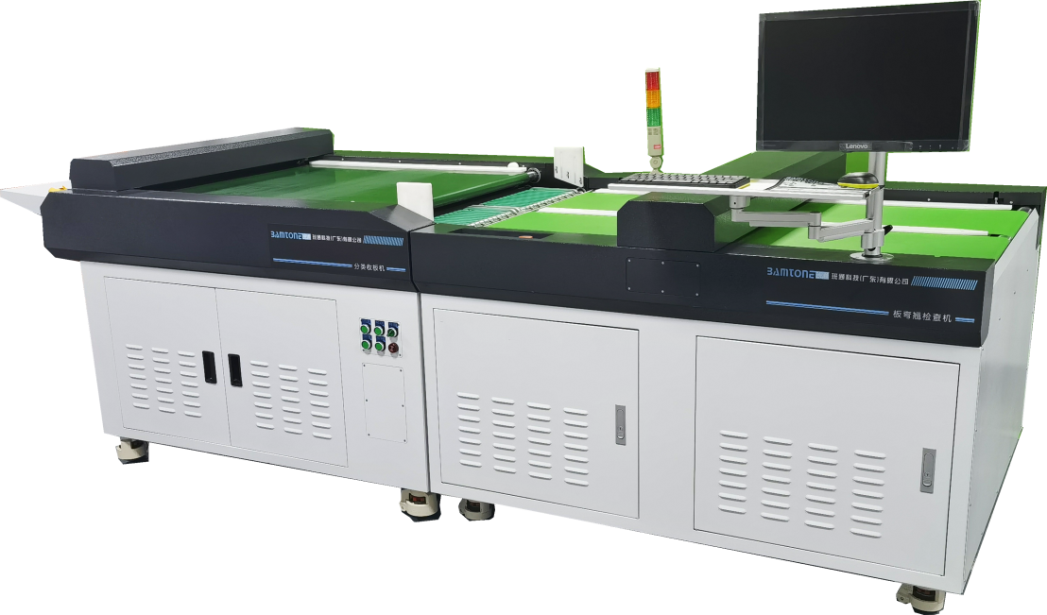

首选Bamtone W系列板弯板翘检查机，当然也可以使用平板与塞尺或非接触式光学扫描仪，只是效率不如Bamtone W系列板弯板翘检查机，费时费力，成本居高。后者注意平板需为一级精度平面，塞尺精度应达0.025mm；光学仪器则适用于高精度批量检测。

3. 放置方式

l 自由放置法：将PCB自然平放于测量平板上，不施加外力。

l 对角支撑法（适用于薄板或软板）：仅支撑PCB两对角，避免重力影响测量。

4.合格判据（IPC-6012标准）

l 普通刚性PCB（含组装元件前）：翘曲度 ≤ 0.75%。

l 高可靠性应用（如军工、航天）：部分客户要求 ≤ 0.50%。

l 组装后允许范围：若组装工艺无缺陷，可放宽至 1.0%，但需避免焊接应力开裂。

5.变形类型区分

l 弓曲（Bow）：PCB整体呈圆柱形或球形弯曲。

l 扭曲（Twist）：PCB一角与其余三角不在同一平面，呈螺旋形变形。

l 测量时需分别记录，二者均不可超过上述阈值。

6.影响变形的主要因素

l 材料对称性：芯板、铜层与半固化片（PP）的分布不对称。

l 热应力：焊接或回流焊过程中的局部升温不均。

l 机械应力：搬运、存放或夹具压力不当。

l 吸湿膨胀：环氧树脂等材料受潮后膨胀系数差异。

遵循IPC标准测量PCB变形，不仅可量化评估板卡质量，更能通过数据追溯工艺缺陷根源。在实际应用中，结合材料特性与组装要求灵活执行标准，是保障电子产品可靠性与制造效益的关键。对于超薄板、柔性板等特殊类型，建议参考IPC-6013等补充规范，通过Bamtone W系列板弯板翘检查机这类专业设备，进行针对性评估。
