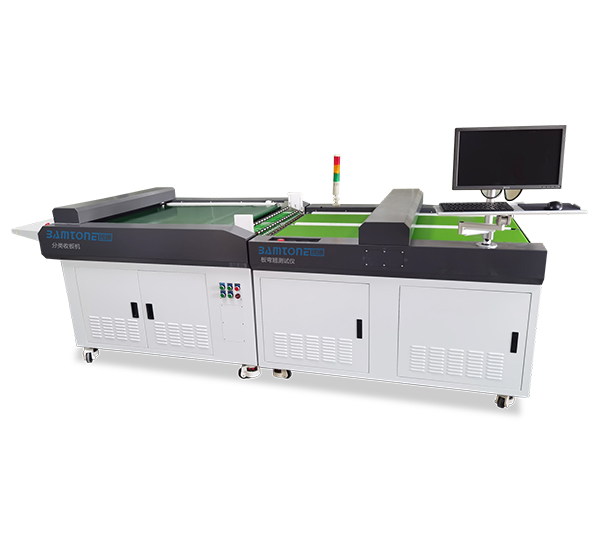

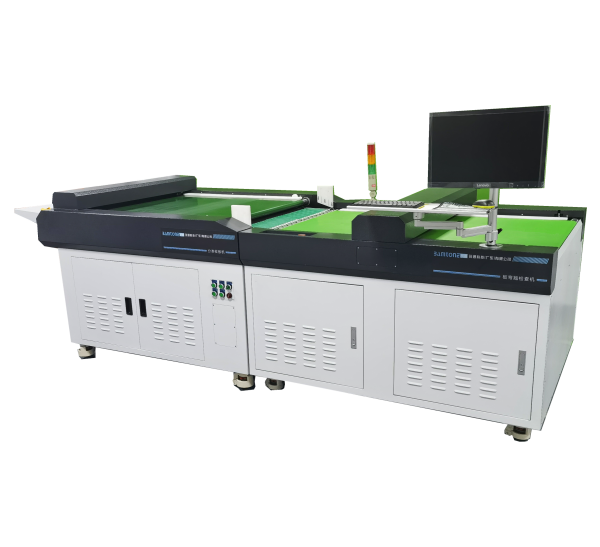

板弯翘测试仪

BT-WQ-650

板弯翘测试仪

产 品 简 介

(外观不定期升级,购机依照实物为准)

一、 产品介绍及特点:

1.1 产品介绍

BT-WQ-PCB 板弯板翘检测机是一款用于 PCB 成品板或覆铜板板弯板翘检测,并根据检测结果 自动作出 OK/NG 判断并进行分选的仪器,可以选配分类收板机进行 OK/NG 分类。

1.2 产品特点

PCB 板弯板翘检测机主要用于覆铜板和 PCB 成品板的板翘、板弯检测。其主要技术特点:

可用于 PCB 成品出货前对板翘曲度的检测,也可用于 PCB 工艺流程过程中对板翘曲度的检 测;

采用高精度的 CCD 激光传感器,可准确辨别 PCB 板弯板翘,稳定性高;

自由设定板的尺寸信息及板弯板翘公差,数组无限制;

采用在线检测方式,易与工艺流程中的其它设备搭配使用,通用性强;

根据设计标准可自动判别 OK/NG,搭配自动收板平台,可进行自动分类收板,提高检测效率;

能同时使用并保存缺陷信息数据和翘曲图,并通过电脑软件分析 PCB 的品质状况,改善工艺 制程;650

仪器操作简单,易维护;

1.3 技术原理:

PCB 板弯板翘检测机的基本原理主要是利用非接触式影像测量技术,通过一对高精度位移传感 器,包括

一个接收装置和一个发射装置。当覆铜板或 PCB 板经过这对位移传感器时,有板的地方将会 阻挡发射装置

发射的信号,从而在接收装置上无法响应相应位置的信号。通过位置的信息可以得到 PCB 板 的板厚曲线图,

通过特定软件算法和翘曲度定义,计算出板翘曲度,并与设定判断条件得出 OK 和 NG 板。

(1) 弓曲最大百分率=弓曲最大垂直位移(D)/最大垂直位移所在边长度(L)× 100%

(2) 扭曲最大百分率=扭曲最大垂直位移(D)/被测试样板对角线长度(L)× 100% 以上请参照 IPC TM-650 板弯板翘检测方法


二、设备出厂规格

2.1 设备参数规格

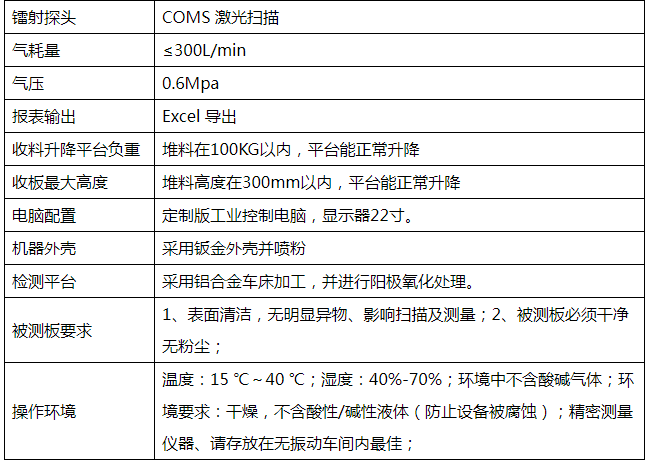

技术参数表

项 目

设备主要参数

备注

设备功能

通过 COMS 激光位移传感器,扫描 PCB 板的

弯翘情况、依据

IPC 检测标准、依照 0.75%判断分类 OK,NG

参照 IPC 翘曲度检测标准、

小于 0.75%则判断为 NG

设备尺寸

L1550mm x W1100mm x 900mm

(不含三色灯塔及显示器)


设备重量

约 1000KG


使用电源

单相电

AC220V+PE/50ZH/1.5KW

检测范围

MIN:40mm*80mm MAX:W630mm*L550mm


可测量板厚

0.3-5.0mm


检测范围

0.3-3mm 弯翘范围可检出


测量精度

±0.1mm 注:以标准板认证精度为准;


重复精度

±0.1mm 注:标准板重复扫描 10 次、查看

重复精度;


检测速度

慢速 6.5 ±0.6 m/min、快速 12.5 ±0.8m/min

通过伺服电机控制速度

镭射探头

COMS 激光扫描


报表输出

Office-Excel 导出

建议使用 office2010 版本

电脑配置

研华工业电脑


被测板要求

1、表面清洁,无明显异物、影响扫描及测量;

2、被测板必须干净无粉尘;


操作环境

温度:15 ℃~40 ℃;湿度:40%-70%;环

境中不含酸碱

气体;环境要求:干燥,不含酸性/碱性液体

(防止设备被腐蚀);

精密测量仪器、请存放在无振动车间内最佳;

注:严禁将设备存放在酸碱

气体环境中,否则造成损坏

不保修。


2.2 主要零部件

序号

零部件名称

品牌

保修

采购货期

备注

1

计算机

研华

一年保修

7 天


2

伺服电机

禾川

一年保修

7 天


3

镭射传感器

基恩士/KEYENCE

一年保修

7 天


4

PLC 主机

基恩士/KEYENCE

一年保修

7 天


5

通信单元

基恩士/KEYENCE

一年保修

7 天


6

放大器

基恩士/KEYENCE

一年保修

7 天


7

KV-NI

基恩士/KEYENCE

一年保修

7 天



三、验收标准

3.1、 设备安装到位后、按照技术参数表或 作为验收标准;

3.2、 设备入厂后 1 个月内验收及点检技术指标、协议内容达标、30 天内完成验收完成。

3.3、 所有技术指标文件、或验收文件、请以书面或邮件形式沟通、发起的内容不接受口头需求,以盖章文件作为实施依据;


四、安装要求

序号

项目名称

分项

规格

1

电源

耗电量

1.5KW/h

电压及频率

单相AC220V+PE/50HZ

电流

按照国家标准接地线

2

场地要求

地基要求

≥700Kgf/m 2

安装环境

温度:15 ℃~40 ℃;湿度:40%-70%;


环境要求:干燥,不含酸性/碱性液体(防止设备被腐

蚀);

3

其他

人员配备

生产人员:1 人



维修人员:1 人



工艺或工程师人员:1 人



安装工具

卸货 2 吨叉车 1 辆

4

电源引入

使用车间电源

厂内电源我司不负责、有客户自行引入


五、随机清单

序号

内容

规格

数量

1

主机

长×宽×高=

L1530mm x W1160mm x 1050mm

(板弯板翘检查机主机不含分拣尺寸)

1 台

2

操作说明书

/

1 份




六、 易损件清单

零部件

产地品牌

规格

预期寿命

保修期

采购单价

激光传感器

JAPAN

IG-028

5 年

注:具使用情况

不保修

玻璃制品

(20000)RMB

显示器

CHINA

22 寸

 5 年

注:具使用情况

不保修

易碎品

(1000)RMB


七、售后服务

自设备安装之日起 1 个月内完成验收项目测试,合格则验收,不合格则协商处理。

设备自验收合格日起,由乙方负责免费保固一年,但消耗品除外。在保固期最后一个月内,由乙方对设备提供一次免费的全面检查。检查发现的问题免费服务解决。

于保固期间内,非甲方人为操作不当或错误发生故障时,乙方收到甲方通知后十二小时内提供免费维修;若甲方人为操作原因致设备发生故障时,乙方视具体情况收取维修费用。在维修过程中

若涉及到材料问题的,乙方需先确认公司配件库存后,再答复甲方具体完成时间。

保固期间满后,于正常上班时间叫修后十二小时内到厂维修;非上班时间及假日叫修后二十四

小时内到厂维修 (以上若遇待料则不在此限);

乙方为甲方提供设备免费维修服务,零部件需要依标准收费计价。
