随着人工智能技术的飞速发展，AI服务器、高性能计算设备的核心——图形处理单元（GPU）和中央处理器（CPU）等功耗也不断攀升 。作为承载这些“算力心脏”的关键载体，印制电路板（PCB）面临前所未有的“压力测试”。任何一处PCB“掉链子”，都可能导致昂贵的AI芯片性能下降，甚至系统崩溃，造成巨大的商业信誉与经济损失。

作为国内领先的PCB测量仪器、智能检测设备专业解决方案供应商，班通科技自研推出了Bamtone HCT耐电流测试方案。它通过对PCB上最脆弱、最关键的微观结构（如过孔链、窄线宽区域）施加精确控制的、足以引发热应力的电流（如5A或10A），来加速暴露这些潜在的制造缺陷和可靠性隐患。这种“以小见大”的测试方法，能有效评估PCB在极端工况下的长期可靠性，确保其在高电流、高热负荷的AI应用环境中“稳如磐石”。

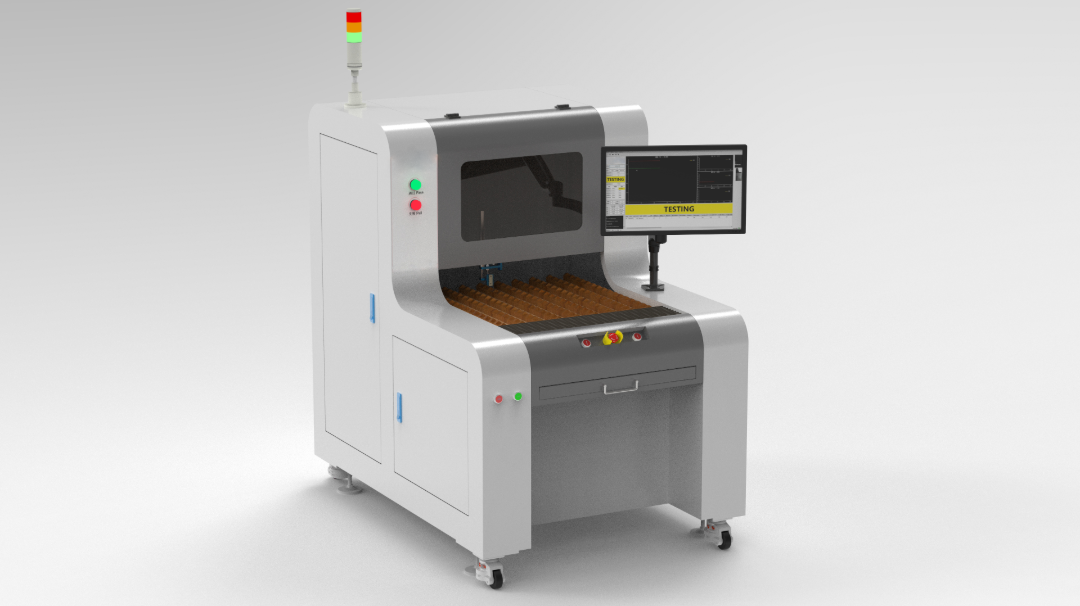

▲ Bamtone HCT80自动耐电流测试仪

AI浪潮下的“芯”挑战

高功耗、高电流、高密度

AI设备的高功耗特性，使得PCB电源线路必须承载远超传统设备的大电流，因而对PCB的设计、材料和制造工艺提出了极高的要求。传统PCB检测方法，如通过“切片+金相显微镜”抽检，不仅耗时、毁板，而且漏检率高、准确度低，难以适应AI时代对PCB可靠性“快、准、全”的非破坏性测试需求。

PCB的潜在风险因素：

1，高电流密度与热“考验”：大电流通过PCB走线和过孔时，会产生显著的焦耳热。尤其是在高密度互连HDI中，那些微小的盲孔、埋孔，其内部的孔铜、焊盘连接区域，是电流密度最高的“热点”。任何微小的缺陷都可能导致局部过热，加速材料老化，甚至引发开路或短路。

2，瞬态电流冲击：AI芯片在不同工作状态下，电流需求会发生剧烈变化。这种电流瞬态冲击，要求PCB的电源分配网络必须具备极低的阻抗和超快的响应速度，以确保电压稳定。

3，微小缺陷的致命性：在高端制造PCB中，动辄成千上万个盲孔、埋孔，任何微小的孔铜不足、镭射漏打、孔底分离等缺陷，都可能在瞬间电流冲击下成为薄弱环节，导致“爆板”报废 ，从而演变为致命故障。

Bamtone HCT耐电流测试方案

非破坏性、高精度、高效率

面对AI算力时代PCB的严峻挑战，Bamtone HCT耐电流测试方案应运而生，其一举打破进口垄断，成为国产高端制造测试装备的标杆。它不仅在于提供一种非破坏性、高精度、高效率的解决方案，更在于真正能够确保PCB电路在高电流条件下依然“稳如泰山”，提供切实的质量保障。

• 超高精度：长时间连续测试中保持一致的精度和性能，确保测试结果准确可靠 ，精准识别微小缺陷，避免AI设备因PCB问题而性能下降或故障。

• 无损检测：测试过程不破坏成品板，不产生PCB测试报废，保护高价值AI服务器PCB，降低测试成本，提高生产效率。

• 实时检测：实时检测出不良PCB板，减少风险范围扩大 ，及时发现并定位生产过程中的缺陷，便于制造商快速调整工艺，避免批量性问题。

• 批量检测：支持批量测试，可进行批内阻值变异和批间阻值变异监控分析，满足AI服务器PCB大规模生产的测试需求，提高检测效率和数据分析能力。

• 缺陷侦测：可侦测孔底分离、镭射未透、盲孔破孔、通孔ICD、孔铜不足等多种潜在PCB问题，全面覆盖AI服务器PCB可能出现的电源线路缺陷，确保高可靠性。

• 智能温控与升温模式：参考IPC-TM650规范精确计算温度，采用恒定电流升温模式，避免接触式内外温差，模拟AI设备真实工作环境下的温升情况，更准确评估PCB耐电流能力。

• 全自动对位与识别：全自动CCD旋转/偏移校正、一键定位、测试条方向识别，提高测试自动化程度，减少人工干预，提升测试效率和一致性。




如何确保PCB电源线路“不掉链子”？

Bamtone HCT耐电流测试方案通过模拟PCB电源线路在实际工作中的大电流负载，精确测量其在特定电流条件下的电气性能变化，如电流、电压和电阻。

• 高度电流输出与测量：设备最大输出电流可达5A（可选配10A），电流精度高达±(0.05%+5mA)，能够精确模拟AI设备的高电流工作环境 。

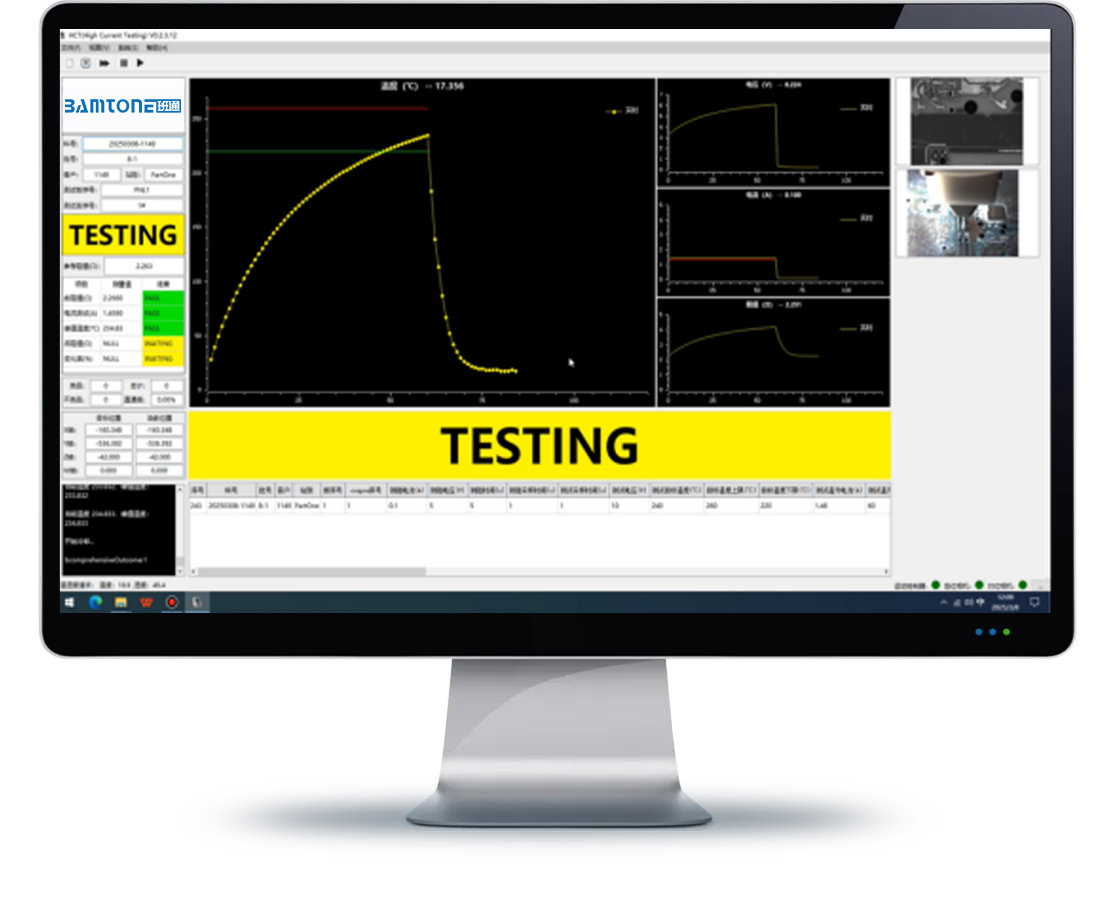

• 实时电阻与温度监测：在电流加载过程中，Bamtone HCT系列测试设备的实时采集电阻变化频率≥1次/秒，并精确监测温度，通过恒流升温模式，确保测试条件与实际应用高度吻合 。

• 智能缺判定：软件系统可设定多种失效阈值，如前后阻值变化率、升温速率、过程中电阻、电流变化率等，配合优化算法，能够精准识别批内和批间失效，让PCB缺陷“一眼现形” 。

• 数据统计与分析：自动形成UCL/LCL及统计分析，如Cp, Cpk，正态分布图等，为制造商优化生产工艺提供数据支持 。




Bamtone HCT系列耐电流测试仪在PCB制造和电子设备检测领域具有广泛的应用前景，深受线路板制造、半导体封装、汽车电子、医疗器械、高校、科研院所等相关产业的欢迎 。它能够有效评估电子设备的耐电流能力，检测电路板的电气性能，并诊断潜在的损坏，从而确保PCB在高电流、高功耗条件下的稳定运行，为高端制造商抢占5G、AiP、车载板等高端市场高位做出了巨大贡献，是推动国产高端精密检测仪器发展的重要力量。

在AI算力需求持续飙升的今天，PCB的可靠性已成为决定AI设备性能和稳定性的关键。Bamtone HCT耐电流测试方案以其卓越的性能和非破坏性的检测方式，为解决AI时代PCB的“掉链子”问题提供了强有力的保障，从而确保PCB制造商在激烈的市场竞争中始终保持领先。
