随着汽车电子、AI服务器、新能源储能行业快速发展，高密度HDI板、盲埋孔线路板、厚铜电源板应用规模持续扩大，不少PCB品质工程师常会咨询PCB孔底分离怎么检测，也在寻找靠谱的HDI板可靠性测试设备推荐。电路板生产过程中，孔底分离、孔铜不足、镭射漏打、孔内铜粉等隐性缺陷依靠常规目视、导通测试难以提前排查。产品实际通载大电流后极易出现线路升温、开路、碳化失效，直接引发批量返工、客户投诉与产品认证受阻。很多从业者会关注HCT测试标准，同时采购选型时十分看重耐电流测试仪精度，传统简易设备很难同时满足以上几项核心需求。简易耐电流检测设备测量精度不足，缺少自动化视觉定位，批量数据统计能力薄弱，无法满足IPC-TM650行业规范，难以适配现代化PCB工厂量产品质管控需求。

Bamtone班通自主研发HCT80自动耐电流测试仪，专为PCB线路耐电流性能与热应力可靠性检测打造，可一站式解决PCB孔底分离怎么检测的实操难题，也是业内主流HDI板可靠性测试设备推荐机型。设备搭载双CCD全自动视觉对位系统、四线制高精度测量模块，严格遵循HCT测试标准设计，出众的耐电流测试仪精度能够适配各类高端板材批量检测，光铜板与成品板均可通用检测。

一、设备核心应用价值

设备主要用于评估各类电子线路板载流稳定性能，模拟产品实际大电流工作工况，验证通孔、盲孔、镭射孔互联结构长期通电可靠性；高精度采集电流、电压、电阻、温升多项电气数据，量化电路板导电性能；借助恒定电流升温产生热应力，加速暴露生产环节潜藏不良，提前规避终端使用故障，整套检测流程完全贴合通用HCT测试标准。

针对PCB孔底分离怎么检测这一行业常见问题，设备依靠恒流升温产生可控热应力，配合四线电阻实时监测，孔底分离缺陷会在升温过程中出现阻值突变，系统自动捕捉阻值变化并标记不良。除孔底分离外，设备可精准识别多种PCB制程缺陷，涵盖镭射未透、镭射漏打、盲孔破孔、通孔破孔、线路漏接、镭射击穿、孔底残胶、异物破孔、面铜不足、通孔ICD、通孔孔铜不足、盲孔孔铜不足、镭射孔偏小、盲孔折镀、通孔折镀、孔内铜粉、激光孔尺寸异常、电镀孔破等各类孔位与镀层不良问题。

二、完整核心技术规格

电气测量系统

采购选型阶段，耐电流测试仪精度是客户重点考量指标。本设备标准最大输出电流5A，支持升级选配10A；电流测量精度±(0.05%+5mA)，最小分辨率0.001A；输出电压区间0至60V，电压分辨率0.01V，电压精度±(0.03%+5mV)。电阻测量范围0至1KΩ可按需选配，阻值测量精度±(0.05%+0.008%)，配备Kvein四线测试探头，有效消除接触电阻带来的测量误差，长时间连续测试数据稳定，是适配高端板材的HDI板可靠性测试设备推荐型号。

温控与测试效率

温度监测上限320℃，参照IPC-TM650标准采用非接触测温方式，这也是HCT测试标准明确要求的测温方式，规避接触式测温内外温差干扰；采用恒定电流平缓升温模式，热应力输出稳定可控。单条测试Coupon检测时长40至120秒，测试时长可自定义设置10秒以上任意数值，整机产能约每小时100片。设备最大支持40个测试条不间断连续自动测试，夹具内置强风强制冷却装置，测试完成快速降温，缩短批次检测间隔。

视觉自动校准系统

搭载500万像素双CCD影像系统，搭配XYZR四轴自动运动马达，可完成全自动旋转、偏移校正，一键实现测试条定位。设备能够自动识别测试条摆放方向，升温区域自动横移避让，避免高温损伤影像镜头，整机配备22英寸高清数字显示屏，检测状态、实时数据清晰可视化，稳定保障耐电流测试仪精度，减少人工操作带来的数据偏差。

板材适配范围

设备可测试板材尺寸支持定制，最小检测规格5mm×20mm，最大规格730mm×660mm；适配PCB厚度区间0.1mm至10mm，光铜板、成品电路板均可上机检测。设备提供两种大类测试模式，恒流模式包含升温、升温循环、M模式，恒温模式包含升温、升温循环、保温测试，覆盖多种可靠性验证工况，适配各类精密盲埋孔板检测需求。

智能软件控制系统

设备电阻实时采集频率不低于每秒1次，系统可自定义多维度失效判定阈值，包含阻值变化率、升温速率、实时电阻、实时电流、电流变化率、初始电阻六大判定标准，完全匹配HCT测试标准判定逻辑。所有样品数据实时存储，检测报表可直接导出Excel格式，自动生成UCL/LCL管控线、Cp/Cpk能力指数、正态分布曲线图，内置完整SPC统计功能，同步展示理论电阻与实时实测曲线。

设备自带自动点检功能，内置标准电阻校准件，可完成电阻、电流整机校准与系统自检，长期维持稳定的耐电流测试仪精度；支持自定义超温保护阈值，防止高温烧毁样品与设备硬件。整机采用手动上下料结构，可根据产线需求改造自动化对接方案。

三、产品核心竞争优势

全自动视觉定位，降低人工操作门槛

双CCD四轴自动补偿系统一键完成测试条定位、角度校正、高温区域避让，无需操作人员反复调整探头位置，基础培训即可独立上机操作，大幅减少人工操作失误引发的检测偏差，保障批量检测数据统一。

无损检测方案，降低样品损耗成本

整机采用非破坏性热应力测试方式，不会损伤成品板与光铜板，高价值HDI板、厚铜电源板无需担心测试报废，对比切片金相检测，大幅削减样品损耗与综合检测成本。

智能算法自动判废，批量品质高效管控

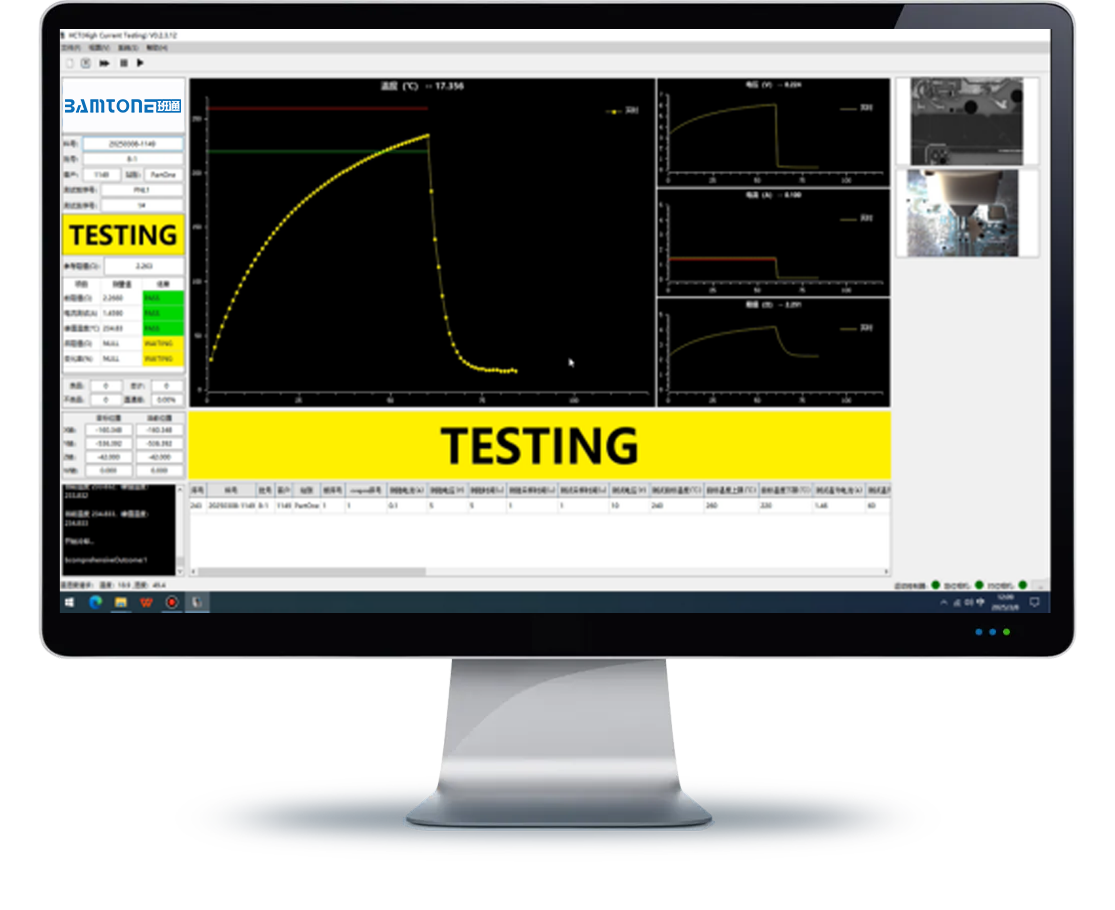

配套自研专用检测软件，实时展示温度、电阻、电流、电压动态曲线，自动识别批内、批间阻值变异失效问题，清晰解答PCB孔底分离怎么检测的现场实操问题。批量检测结束自动汇总良品、不良品数据，计算直通率，快速定位产线批量不良根源，实现制程数字化管控。

多工况测试模式，适配全行业

PCB检测需求恒流、恒温双系列测试模式，支持单次升温、循环热冲击、恒温老化等多种模拟工况，全面适配消费电子、新能源线路板、汽车PCB、AI服务器载板、高频厚铜板等不同产品可靠性验证工作，整套测试流程严格遵循HCT测试标准。

稳定量产硬件配置，长期运行故障率低

夹具集成强制风冷系统，加速批次循环测试；搭载多级超温保护、整机定期自检校准功能，持续稳定输出精准测量数据，适配工厂7×24小时不间断量产检测，减少设备停机维护损耗。

全规格非标定制，适配各类产线场景

板材长宽尺寸、厚度区间、输出电流规格均可按需定制，支持自动化上下料机构改造，对接PCB流水线实现在线检测，实时反馈高温工况下线路互联完整性，满足不同厂商差异化检测需求。四、适用行业与检测场景

PCB线路板工厂可用于HDI盲埋孔板、厚铜电源板、高频线路板、汽车PCB来料与制程全流程品质管控；新能源行业可完成储能、充电桩线路板大电流温升可靠性验证；算力硬件厂商用于服务器主板、GPU载板过孔热应力检测；手机、笔记本、快充等消费电子企业可管控主板孔铜、镭射孔制程品质；第三方检测实验室可开展遵循HCT测试标准的IPC合规测试、产品可靠性认证；同时可满足连接器、导电端子载流能力验证需求。

五、品牌综合实力

Bamtone班通是国内高新技术企业，专注精密测量仪器与智能PCB检测设备研发制造，拥有多项设备发明zhuanli与计算机软件著作权。公司产品线覆盖自动耐电流测试仪、TDR阻抗测试仪、离子污染测试仪、自动铜厚检查机、手持式孔铜面铜测试仪、线宽线距测试仪、长臂板厚测量仪、自动取样机等全套PCB检测设备。

企业可向客户提供仪器整机销售、软件功能定制、设备维修保养、整机功能升级、非标检测方案一站式服务，针对PCB孔底分离怎么检测、设备选型、标准落地等问题提供专业技术支持，产品广泛供应国内各大线路板工厂，同时远销欧美、东南亚海外市场。

六、咨询对接

如需获取BamtoneHCT80自动耐电流测试仪详细报价、样品上机测试、设备非标定制方案，或是咨询完整HCT测试标准文件、耐电流测试仪精度实测报告、HDI板可靠性测试设备配套方案，可在线联系工作人员领取完整设备方案书、参数手册与现场检测演示视频。
