在PCB影像测量过程中，除了精确的尺寸测量，“一键闪测”对缺陷类型的识别与智能判定同样至关重要。作为国内领先的PCB测量仪器、智能检测设备专业解决方案供应商，班通科技全新推出的Bamtone F系列全尺寸飞拍测量仪不仅在PCB尺寸测量方面表现卓越，更通过其强大的AI视觉算法和软件功能，实现了对多种潜在缺陷的智能识别与快速判定，为PCB制造的质量控制提供了有力保障。

缺陷类型识别的挑战：

PCB板在制造过程中可能出现各种缺陷，如开路、短路、断线、孔偏、焊盘缺失、异物等。这些缺陷如果未能及时发现和纠正，将严重影响产品的性能和可靠性。传统的缺陷检测往往依赖人工目检或简单的光学检测设备，效率低、易漏检，且受限于操作人员的经验。因此，引入智能化的缺陷识别与判定机制，对于提升PCB影像测量的整体价值至关重要。

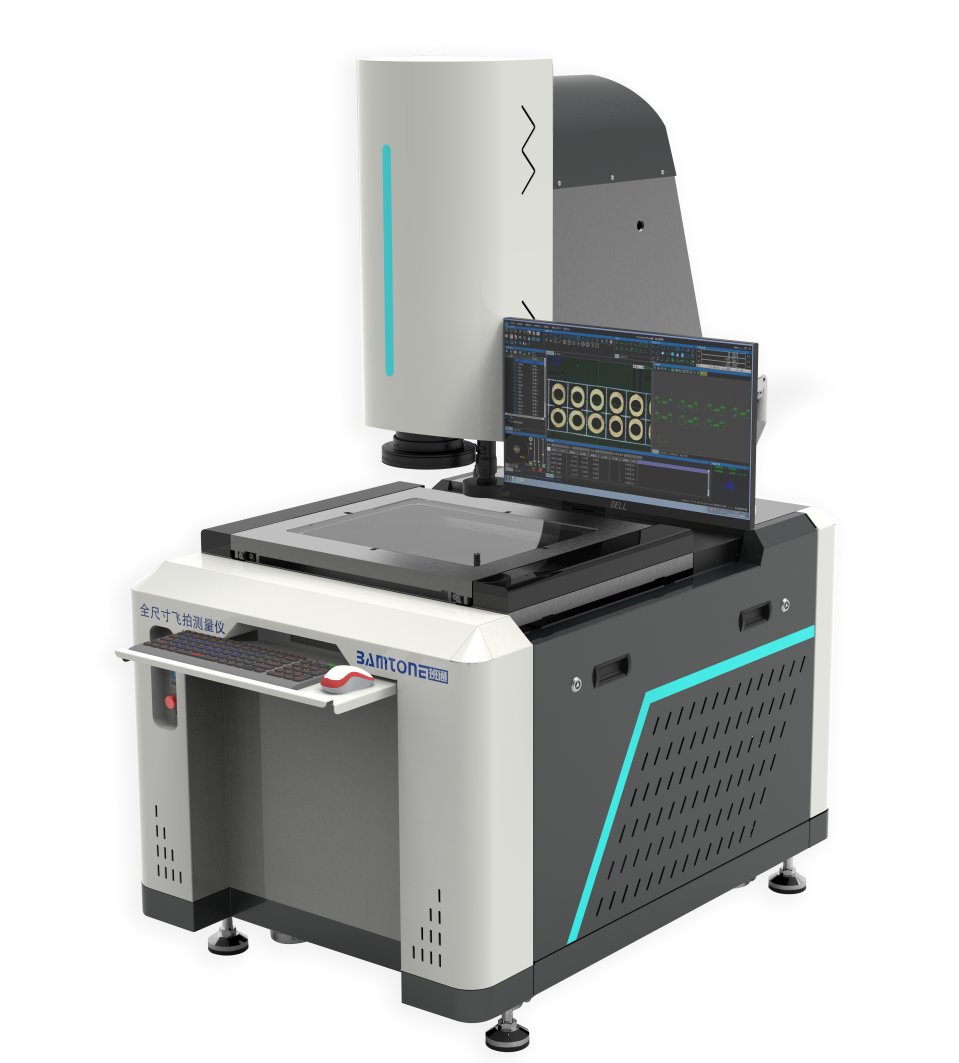

Bamtone F系列的智能缺陷识别能力：

Bamtone F系列全尺寸飞拍测量仪通过其内置的AI视觉算法引擎和飞拍测量定制开发软件，实现了对PCB板上多种缺陷的智能识别：

l 特征主动识别：AI算法能够自动识别PCB板上的各种几何特征，如线条、焊盘、孔洞、槽口等。当这些特征的尺寸、形状或位置与预设标准存在偏差时，系统能够快速标记。

l 公差设定与偏差分析：软件提供完整的公差设定功能，用户可以为不同的尺寸和形位公差（如直线度、圆度、位置度、平行度、垂直度、对称度等）设置允许的偏差范围。一旦测量结果超出公差范围，系统会立即识别为异常。

l 弱边缘抓取与杂点去除：对于一些可能因工艺问题导致的弱边缘或表面杂点，AI算法能够进行有效抓取和去除，确保在缺陷识别时不会受到干扰，提高检测的准确性。

l 多元素模板对比：通过预设的黄金模板，系统可以对被测PCB板进行快速对比，识别出与标准模板不符的区域，从而发现潜在的缺陷。

智能判定输出与预警机制：

Bamtone F系列在缺陷识别后，能够进行智能判定并提供直观的输出：

l PASS/FAIL/NULL判定：测量完成后，系统会根据预设的公差标准，自动判定每个测量项的结果为“合格（PASS）”、“不合格（FAIL）”或“无效（NULL）”。

l NG示警及提示功能：当检测到不合格（FAIL）项时，系统会立即发出NG示警，并通过图形界面直观地提示缺陷的具体位置和类型，方便操作人员快速定位问题。

l SPC分析报告：软件能够生成详细的SPC（统计过程控制）分析报告，包括CPK、CA、PPK、CP、PP值、制程能力分析、X管制图、R管制图等。这些报告不仅可以用于追溯缺陷原因，还能帮助企业进行过程改进，预防类似缺陷的再次发生。

全尺寸飞拍测量仪“一键闪测”精度如何？

在进行缺陷识别和判定时，全尺寸飞拍测量仪精度是用户非常关注的问题。Bamtone F系列，如Bamtone F4030在动态拼接模式下，大视野测量精度可达±(5+L/200)um，小视野测量精度更高达±(3+L/200)um，重复测量精度为±2um。这种高精度确保了即使是微小的尺寸偏差或细微的缺陷，也能被系统准确捕捉和识别，从而有效提升了缺陷检测的可靠性。凭借在PCB影像测量中卓越的缺陷识别与智能判定能力，不仅提升了检测效率，更确保了产品质量，是现代PCB制造不可或缺的质量控制专家。
