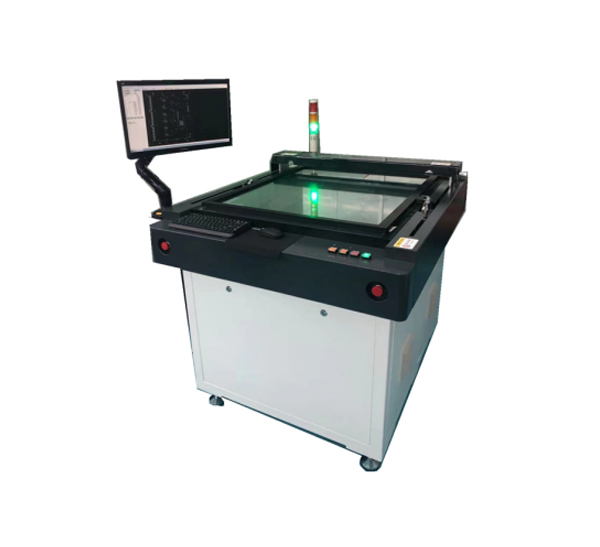

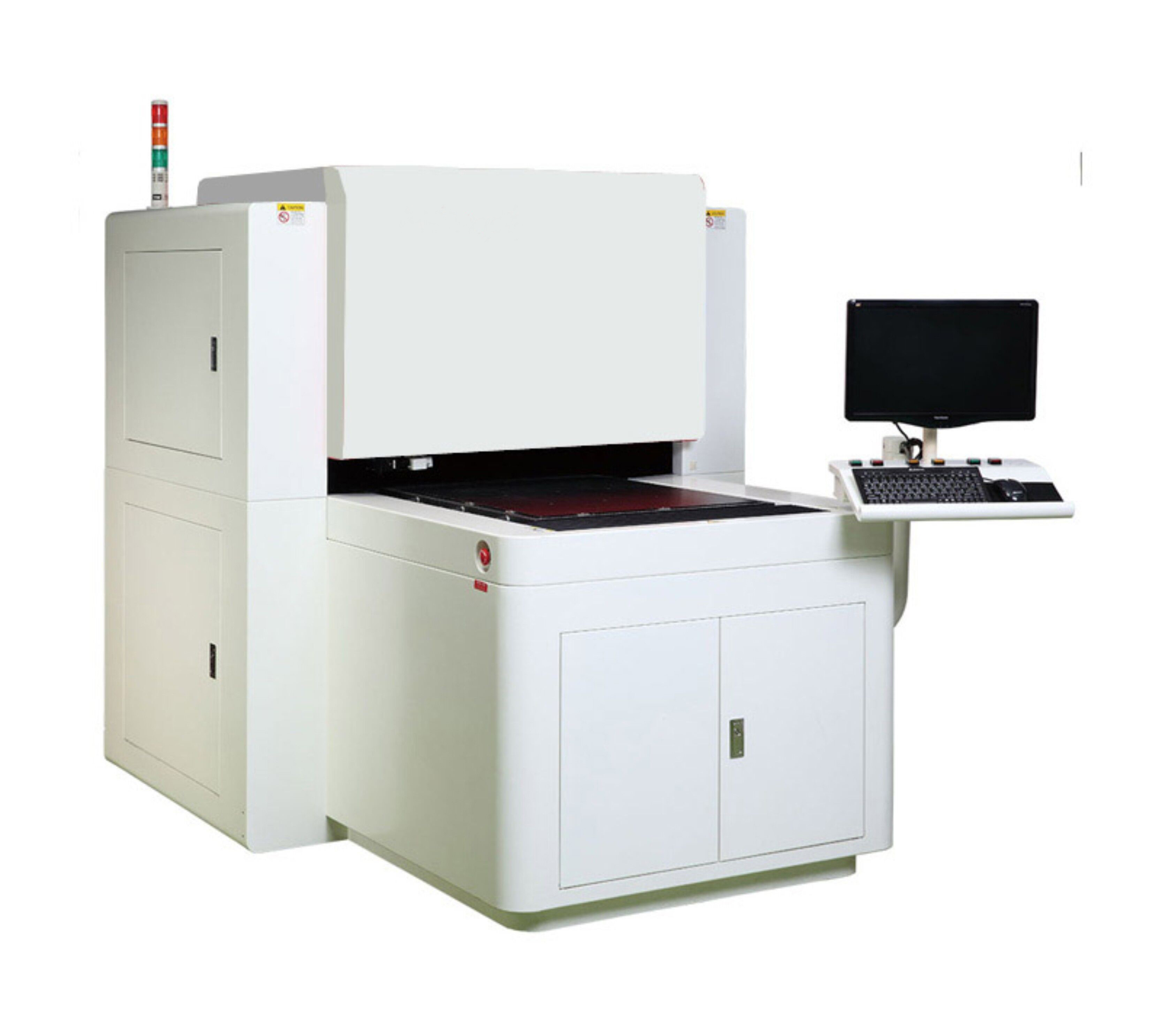

钻孔品质分析机
1．产品用途
专门钻对钻孔制程的孔位精度和孔品质检测分析的多功能合为一体的高精度分析机。
2．产品技术特点
Ø 可以检验孔位偏移、孔大、孔小、多孔、缺孔,残屑孔、一字孔(短槽孔)、等异状。
Ø 高速孔位精度测量，提供高效率的快速检查工具。
Ø 测量孔数无最大上限限制。
Ø 具备实时影像显示功能，随时查看。

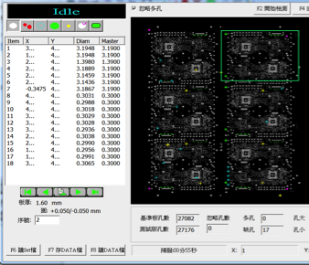

Ø 输出孔位置分析图，孔位置坐标，孔径列表，自动计算CA、CP、CPK，完整的 SPC 分析系统，提供最可靠的數据，确保钻孔品质。
Ø 简单定位设定，几秒钟即可设定，操作简章易学，维护成本低。
Ø 搭配高精光学尺，量测结果精度高、重现性最佳。
Ø 高精度验孔功能，可适用各种软板、硬板、HDI等。
3．技术参数
项目 | 规格 |
可量测最大范围 | 610mmx710 mm (24〞x 28〞) |
可量测板厚 | 下光源0.05mm-2mm,上光源0.05-8mm |
可量测孔径 | 0.075mm-6.5mm |
量测精度 | ±5μm |
量测重复度 | ±5μm |
检测时间(板尺寸500 x 400 mm) | 45 sec / panel |
光源模式(LED) | 正光、背光 |
XY轴驱动模式 | 线性马达 |
X、Y轴光学尺分辨率 | 1μm |
上盖玻璃压板系统 | 自动开闭功能(气压式作动) |
工程系数统计 | CA、CP、CPK |
影像撷取方式 | CCD Carmera |
孔径检查 | 具实时影像显示 |
