一键式影像测量仪

您的当前位置: 首 页 >> 产品中心 >> 生产检测设备

一键式影像测量仪

  • 所属分类:生产检测设备

  • 品牌:BAMTONE/班通
  • 点击次数:
  • 发布日期:2024/09/24
  • 在线询价
  • 详细介绍

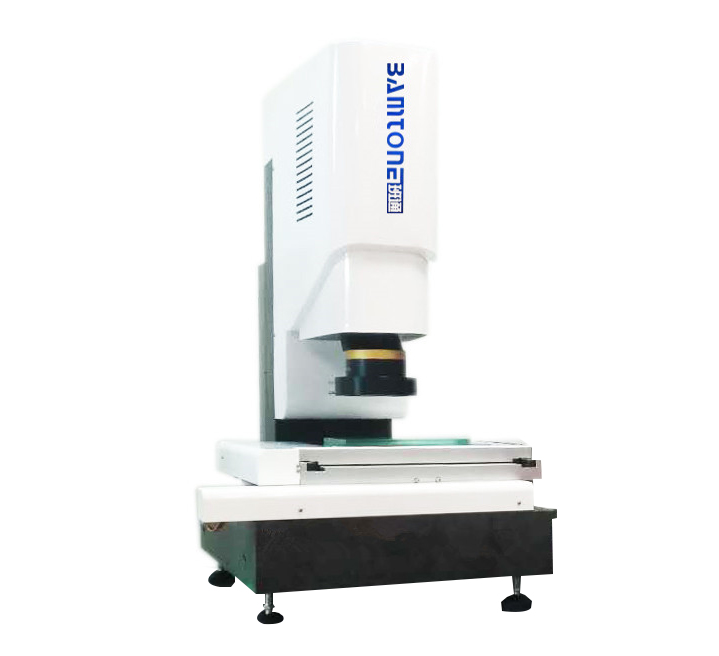

一键式影像测量仪

1、产品用途

本仪器一键式影像测量仪系统是同类产品性能价格比非常好的一款测量仪器。它填补了传统精密测量仪器和测量机之间的空白。尤其可以满足工业生产对高性能测量产品的要求,广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS、OLED面板外型尺寸、32‘’- 85‘’电视机面壳外形及各个孔位等尺寸精度检测。

2、产品特点

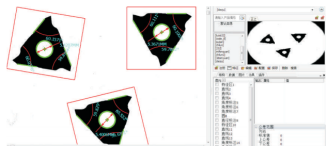

Ø 自动图像配准功能,无需定位工件,无需夹具,产品随便摆放,实现自动识别测量;可同时识别多个测量工件并进行测量,输出结果;

Ø  图像传感器采用进口高清500万像素CCD,与之搭配的Gige千兆以太网卡(传输率:1G/S)使得成像清晰、画质细腻;

Ø 采用进口双侧远心镜头,搭配平行远心透射光(透射系统)、可程控四分区环形无影落射灯(落射系统)、同轴落射光及低角度无影落射光(选配光源),保证所需测量之产品成像的真实性,稳定性及观察性,使得测量数据非常接近真实值,且重复测量数据也非常平稳,让操作者不会因为数据差异较大而对测量之结果产生怀疑。

Ø 仪器控制器(分为内置和外置两款),可直接与软件搭配,从而使得仪器灯光控制、工作台移动控制及相机曝光控制等变得非常简单,操作得心应手。

Ø 整机内部骨架及工作台采用航空铝型材,保证仪器的稳定性;外罩采用ABS吸塑胶壳,天然无毒,整洁美观。

Ø 专业级一键式测量软件,功能强大,操作直观,加上国内软件工程师的测试及调整,使得软件操作更加人性化;且我们承诺,可根据客户提出之测量要求,进行相应软件修改。

Ø 软件特点

软件通过面补偿校证,测量标准件重复精度可达0.001mm,重复测量产品精度可保证<0.005mm;

Ø 软件基本设置(如校证数据,摄像机参数设置,光源设置及比例尺参数)都保存在config文件中,直接调用便可使用,不需客户进行前期繁琐设置。

Ø 编程简单,类似于二次元手动测量的操作模式,完成编程以后,直接注册保存为产品名称,路径可根据客户意向保存,调用程序的时候,点击编程名称,图片区会显示相应程序产品的照片,方便客户识别是否是所需调用的程序,另外增加了“查找”功能,在查找区域输入程序名字,软件会根据输入的文字逐渐找到相应程序;且保存好的程序不会因为软件或电脑变更而无法使用,当更换电脑或重装软件以后,将之前的编程打开便可使用,不需做任何设置。

Ø 软件测量功能强大,除基本的画线、画,距离、角度、半径直径测量外,还增加求最高点、求交点、轮廓扫描,电子卡尺、面积、轮廓度、最长距、最短距、中心距等的功能。

Ø 增加了同一产品不同面域分别编程功能,同一产品编好程序以后,在它的子目录下可以另外保存如:正上、左侧、右侧等六个面域名称,调用一个程序即可测量同一个产品的不同面域,甚至可以在仪器工作台上将同款产品摆放成不同面域,然后直接调用子目录下面域程序,软件便可进行相应测量。

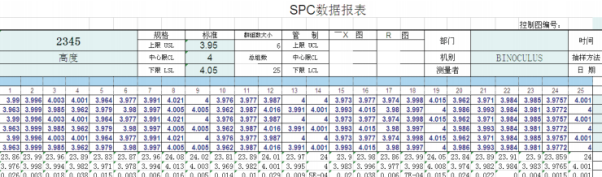

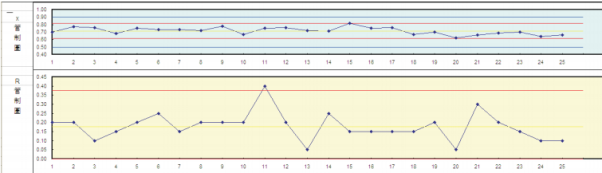

Ø 编程修改简单,如果之前编好的程序有问题或者产品有设变,可以将程序调出来,点击“编辑”功能键,进行程序修改,改好以后点击“保存”即可。报表功能强大,可以设置产品公差,自动判断合格与不合格;可以进行CPK分析;可以将设置好的常用表格保存在“公共报表”里,用的时候直接调出;可以将客户自己做好的EXCEL母表导入到报表里,直接将测量数据输出到指定单元格并在报表里得出分析。报表保存格式为:PDF、DOC、XLS、TXT等。

Ø 多种照明光源可选择,使可测产品范围更广泛:除了标配的100*100平板光(目前市面上一键式常用透射光照明)外,底灯可选配平行远芯光源;上灯除标配360无死角LED无影灯外,还可选配同轴光和低角度光,全方位解决各种产品测量时所需照明光线。

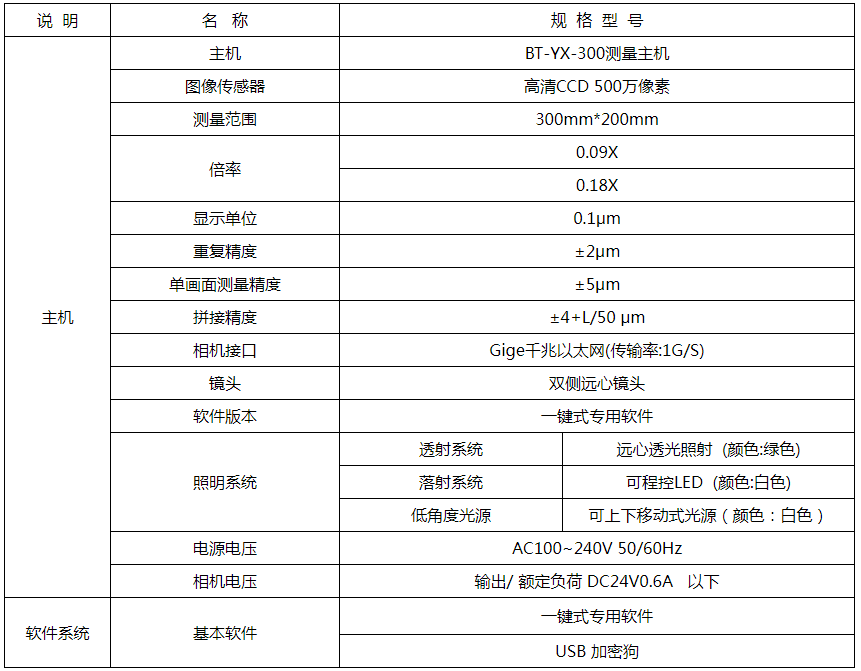

3、产品参数



本文网址:http://www.bamtone-gd.com/product/627.html

关键词:二次元闪测,影像测量仪,一键式测量仪器
