线宽线距测试仪D300

您的当前位置: 首 页 >> 产品中心 >> 生产检测设备

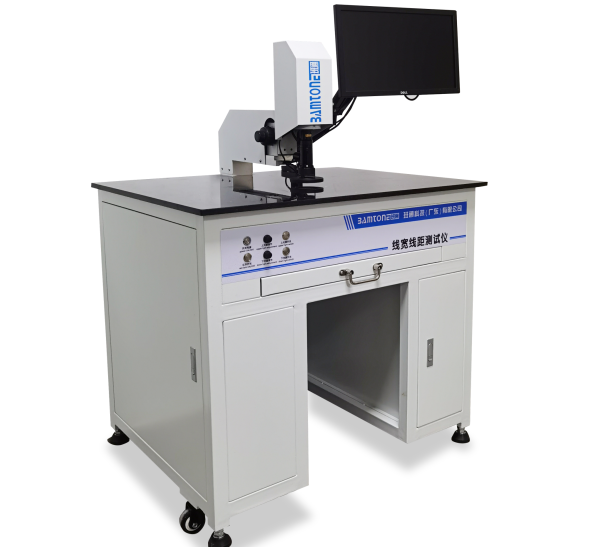

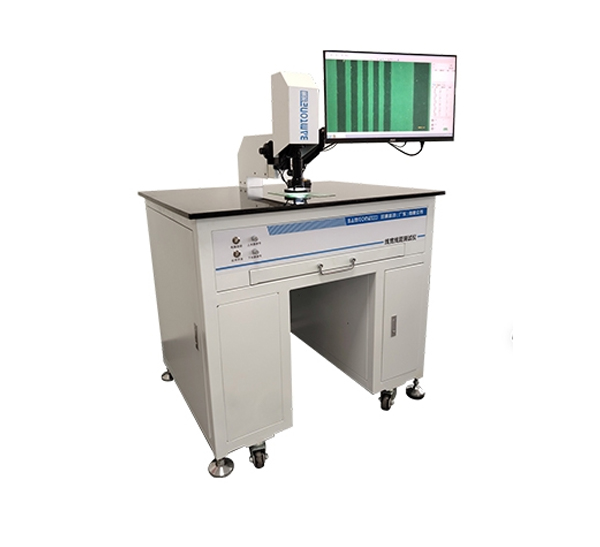

线宽线距测试仪D300

  • 所属分类:生产检测设备

  • 品牌:BAMTONE/班通
  • 点击次数:
  • 发布日期:2025/05/14
  • 在线询价
  • 详细介绍

产品简介

线宽检测仪是一种实现精密检测的光学测量仪器,采用光源照射被测电路板,经光学放大和相机的光电信号转换,将图像信号传至计算机,显示界面清晰的图像,然后通过鼠标直接框选图像测量区域,进行寻边检测并返回测量结果,主要是专为检测印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度,基本上满足了市面上各种不同厚度的 PCB 板中的成品和半成品线宽检测。它采用国内外先进技术及零配件,配套界面清晰明了简单易学的操作软件。


2.产品功能

1) 框选上下线宽测量:测量框选区域内毛边和铜边宽度;

2) 框选单线宽测量:测量框选区域内两条线之间的宽度;

3) 框选上线宽测量:测量框选区域内铜边宽度;

4) 框选下线宽测量:测量框选区域内毛边宽度;

5) 框选 13 线宽测量:测量框选区域内上铜边和下毛边之间的宽度;

6) 框选 24 线宽测量:测量框选区域内上铜边和下毛边之间的宽度;

7) 框选圆测量:测量框选区域内圆的直径;

8) 框选圆环测量:测量框选区域内圆环的两个直径

9) 手动距离测量:手动测量两点之间的距离;

10) 手动圆孔测量:手动测量圆的直径;


3.应用范围:

线宽测量仪主要用于检测 PCB 印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及

下幅宽度及面积、角度、圆直径、圆心距等。可扩展应用于其它电子元器件的显微尺寸测量。


4、产品特点

1) 花岗岩工作台,平稳且不会划伤板。平整稳固结实并带有自动抗震脚杯。

2) 高感光度彩色 CCD,成像画质清晰。高精度机械调节装置,对焦距进行粗调及微调。

3) 红光 LD 定位,可快速确定测量区域。

4) 同时配备强度可调环形光源,以便在不同检测板情况下都能呈现清晰画面

5) 放大倍率 70×~450×可调。

6) 成像画质清晰,信号传输经过特殊处理,过滤了杂波,抗干扰能力强;

7) 软件自动寻边,上下线宽测量可框选,测量更加快捷准确。

8) 自动保存测量图片和手动保存图片相结合,快速导出测量数据到 Excel 和 word 文档。

9) 测量结果单位可选择和转换。

10) SPC 管制。

11) 软件操作简便,鼠标三键操作,在最大程度上提高工作效率。


5.技术指标和参数
