1. 产品简介:

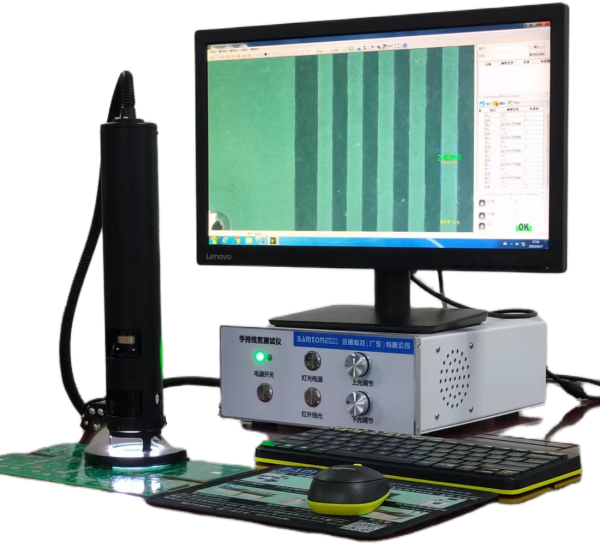

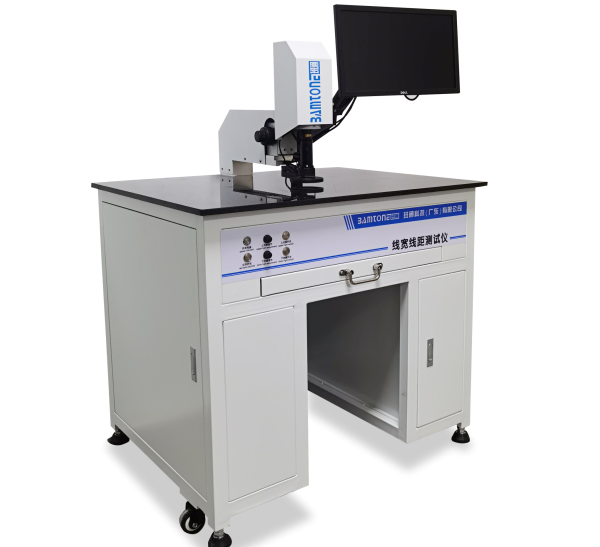

手持式线宽线距测试仪是一种实现精密检测的光学测量仪器,采用光源照射被测电路板,经光学放大和相机的光电信号转换,将图像信号传至计算机,显示界面清晰的图像,然后通过鼠标直接框选图像测量区域,进行寻边检测并返回测量结果,主要是专为检测印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度,基本上满足了市面上各种不同厚度的PCB板中的成品和半成品线宽检测。它采用国内外先进技术及零配件,配套界面清晰明了简单易学的操作软件。
2、产品功能:
1) 符合框选上下线宽测量:测量框选区域内毛边和铜边宽度;
2) 框选单线宽测量:测量框选区域内两条线之间的宽度;
3) 框选上线宽测量:测量框选区域内铜边宽度;
4) 框选下线宽测量:测量框选区域内毛边宽度;
5) 框选13线宽测量:测量框选区域内上铜边和下毛边之间的宽度;
6) 框选24线宽测量:测量框选区域内上铜边和下毛边之间的宽度;
7) 手动上线宽测量:手动测量铜边宽度;
8) 手动下线宽测量:手动测量毛边宽度;
9) 盲孔测量:测量框选区域内铜边和毛边之间的直径;
10) 线圆测量:测量线到圆的最短距离;
11) 缺口测量:测量缺口的宽度;
12) 手动距离测量:手动测量两点之间的距离;
13) 点线距离测量:手动测量点到线最短距离;
14) 手动圆孔测量:手动测量圆的直径;
3、应用范围:
线宽测量仪主要用于检测PCB印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度及面积、角度、圆直径、圆心距等。可扩展应用于其它电子元器件的显微尺寸测量。
4、产品特点:
1) 手持式设计,移动便利,不受台式喉深影像,可以测量大尺寸产品。
2) 高感光度彩色CCD,成像画质清晰。
3) 10mm镜头调焦装置,对焦距进行微调。
4) 红光LD定位,可快速确定测量区域。
5) 专用LED环形光源设计且连续可调,满足多种测量模式。
6) 放大倍率70×~450×可调。
7) 软件自动寻边,上下线宽测量可框选,测量更加快捷准确。
8) 管理员/操作员模式,方便管理。
9) 自动保存测量图片和手动保存图片相结合,快速导出测量数据到Excel和word文档。
10) 测量结果单位可选择和转换。
11) SPC管制。
12) 软件操作简便,鼠标三键操作。
13) 中、英、繁体三种语言版本

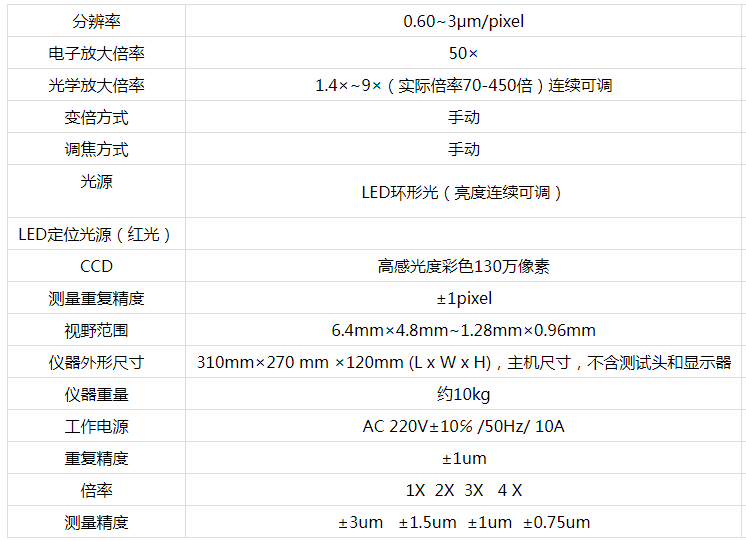

5、技术指标和参数
分辨率 | 0.60~3μm/pixel | |||
电子放大倍率 | 50× | |||
光学放大倍率 | 1.4×~9×(实际倍率70-450倍)连续可调 | |||
变倍方式 | 手动 | |||
调焦方式 | 手动 | |||
光源
| LED环形光(亮度连续可调) | |||
LED定位光源(红光) | ||||
CCD | 高感光度彩色130万像素 | |||
测量重复精度 | ±1pixel | |||
视野范围 | 6.4mm×4.8mm~1.28mm×0.96mm | |||
仪器外形尺寸 | 310mm×270 mm ×120mm (L x W x H),主机尺寸,不含测试头和显示器 | |||
仪器重量 | 约10kg | |||
工作电源 | AC 220V±10℅ /50Hz/ 10A | |||
重复精度 | ±1um | |||
倍率 | 1X | 2X | 3 X | 4 X |
测量精度 | ±3um | ±1.5um | ±1um | ±0.75um |
6、软件介绍
1) 可测量线路板毛边、有自动巡边功能;
2) 可选择自动巡边测量和手动测量;
3) 具有管理员/操作员模式,可多级别设定权限管理系统;
4) 可设定标准值及公差值,可随时导入/导出,即时体现;
5) 操控鼠标即可完成快速测量,操作简便易学;
6) 多种测量单位之间可自由切换;
7) 随时选择合适的分辨率,实时图像大小可调节;
8) CCD颜色制式可微调,便于选择合适的图片颜色测量;
9) 图片可左右、上下翻转,产品无需摆放角度也可测量;
10) 改变倍率无需校正可直接测量,方便快捷;
11) 输出报表格式化,可根据用户要求编写输出的数据报表;
12) 测量结果可输出Excel、Word、jpg图片等格式;
13) 根据设定的标准公差值,超出范围特别提示,如特殊颜色和字体等。
