台式孔面铜测厚仪

1.产品用途:

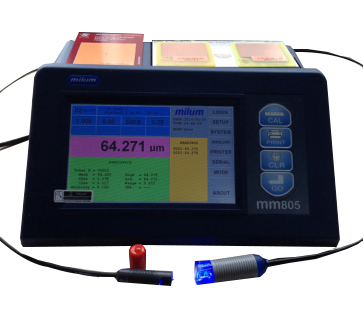

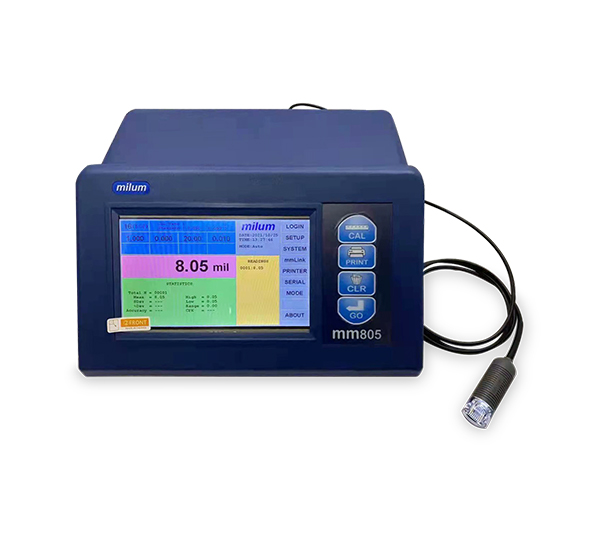

Milum系列MM805是台式测量PCB镀孔面铜厚度的双功能测厚仪。

2.产品特点:

Ø 7寸触控式彩色屏幕,功能键全部显示于画面,只要触摸屏幕即可轻易调整并确认,操作界面轻松上手,量测与统计一目了然

Ø 配合孔铜探头ETP可做35mils以上孔径测量

Ø 温度补偿功能,所测数据稳定性高

Ø 面铜部分使用探头SCP-15,它能与蚀刻前、后测量PCB面铜镀层厚度,于板厚无关,独特的替换式测针(Tips),共有三种规格可供选择,应用于不同的产品生产线

Ø 应用:涡电流感应式测量PCB孔铜厚度;微电阻式测量PCB表面铜厚度

Ø 99组应用程序,可分别独立设定孔铜或面铜校正程序组

Ø 可分别设定校正因子、补偿值,以符合产品规格与标准

Ø 可分别设备定规格上、下限,方便计算Cpk以及辨别出是否超出所测量范围

Ø 测量单位mil、um、uinch、mm、inch

Ø 孔面铜测头均采用独特设计的可替换测针(Tips)

Ø 标准片校正

Ø 面铜测量时可依制成上测量面积的大小不同宣统适合的测针(W/M/N

Ø 测试头采用快速插拔式接头设计

Ø 拥有RS-32USB传输接口,可连接计算机做数据传输

Ø 可接针式打印机打印输出

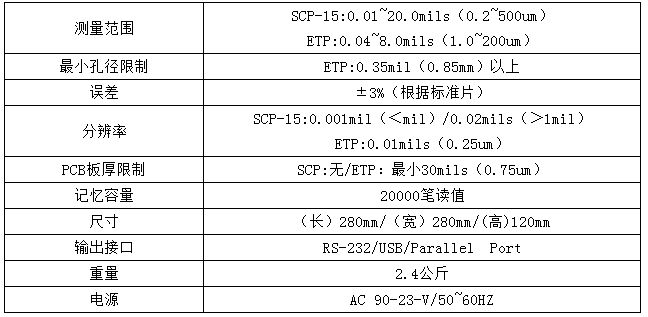

3.主要功能

测量范围

SCP-15:0.01~20.0mils(0.2~500um)

ETP:0.04~8.0mils(1.0~200um

最小孔径限制

ETP:0.35mil(0.85mm)以上

误差

±3%(根据标准片)

分辨率

SCP-15:0.001mil(<mil)/0.02mils(>1mil)

ETP:0.01mils(0.25um)

PCB板厚限制

SCP:无/ETP:最小30mils(0.75um)

记忆容量

20000笔读值

尺寸

(长)280mm/(宽)280mm/(高)120mm

输出接口

RS-232/USB/Parallel Port

重量

2.4公斤

电源

AC 90-23-V/50~60HZ



4.面铜探针规格

SCP-15W

SCP-15M

SCP-15N

型号:SCP-15W Tips

直径:2cm(±0.1cm)

高度:1.8cm(±0.1cm)

探针材质:Au/Ni/Cu

探针距离:0.7cm

型号:SCP-15M Tips

直径:2cm(±0.1cm)

高度:1.8cm(±0.1cm)

探针材质:Au/Ni/Cu

探针距离:0.45cm(±0.01cm)

型号:SCP-15N Tips

直径:2cm(±0.1cm)

高度:1.8cm(±0.1cm)

探针材质:Au/Ni/Cu

探针距离:0.15cm(±0.1cm)

       测厚仪探针               测厚仪规格            测厚仪探针规格
