1.产品用途
阻抗分析仪具有 mΩ 至 MΩ 阻抗范围和 5 Hz 至 20 GHz 频率范围,提供同类产品无法匹敌的元器件测量精度。在实验室中使用阻抗分析仪,实现真正的高品质元器件特征测量。

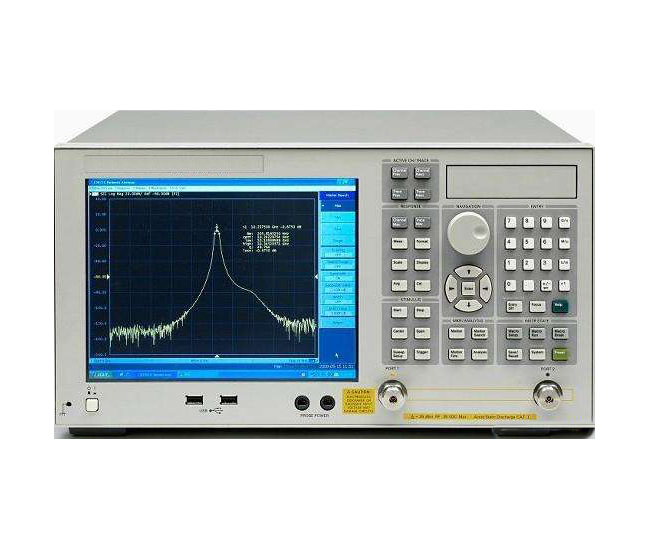

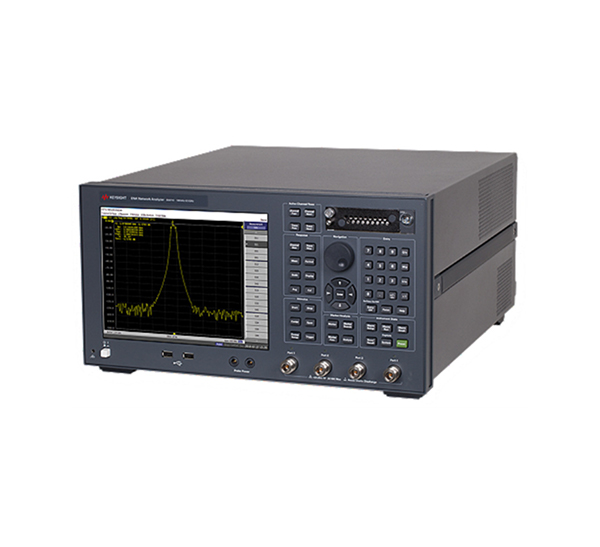

E5071C- TDR,适用于高频线路板特性阻抗测试,为PCB/FPC制造厂商提供了一套快速、准确、标准和经济的TDR特性阻抗测试解决方案;也可用于电线电缆测试。针对于高端通信板有明显的测量优势。
2.产品特点
Ø 可调探头:直接测试PCB板内阻抗线,也可测试阻抗条。
Ø 针之间间距可以调节使得探头可以直接测试板内阻抗线,不受阻抗线间距的限制。
Ø 在时域(TDR/TDT)和频域(S 参数)中同时进行测量
Ø 针对信号完整性设计和验证提供了三大突破特性:简单、直观的操作、快速、准确的测量以及可靠的 ESD
Ø 提供 130 dB 宽广的动态范围、8 ms 快速测量速度和 0.005 dB/℃ 温度稳定度,可改善测量精度、提高产品良率并增加设计裕量
Ø 增强时域分析选件可对高速串行互连进行全面表征,增强您对设计的信心
3.技术指标
序号 | 是德科技阻抗项目 | 8.5G带宽 技术能力 | 20G带宽 技术能力 | 备注 |
1 | 阻抗值测试范围 | 20-200Ω | / | |
2 | 测试精度 | ±1% | 对于标准件 | |
3 | 阻抗线长度 | ≧30mm | ≧10mm | 5G通信板阻抗线很短,美国是德科技阻抗机可以测试高端通信板, |
4 | 阻抗带宽 | 8.5 G | 20G | 带宽越高测试能力越强,3G带宽的阻抗在5G通信时代有些落伍 |
5 | 测量速度 | 41ms | 每个阻抗测试时间小于1s | |
6 | 稳定度 | 0.005 dB/℃ | ||
7 | 是否可测试板内阻抗 | 可以 | 是德科技配置可调探头可以直接测试板内阻抗线,不用测试阻抗条。 | |
8 | 频率偏移模式选件 | 有 | / | |
9 | TDR时域选件 | 有 | 测试阻抗用 | |
10 | 测试环境 | 室温即可不需要单独的无静电房 | 机器内置防静电模块 |
4.配置明细
序号 | 配件名称 | 数量 | 备注 |
1 | E5071C-8.5G主机 | 1台 | 标配 |
2 | 是德科技原厂TDR测量软件 | 1套 | |
3 | 单端、差分固定探头 | 各1个 | |
4 | 电缆线 | 2条 | |
5 | 可调探头 | 1个 | 选配 |
6 | 第三方TDR测量软件 (自动判断数据) | 1套 | 选配 |
