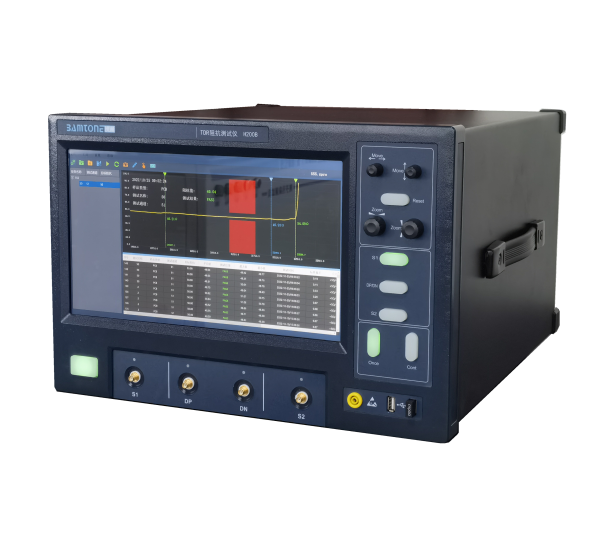

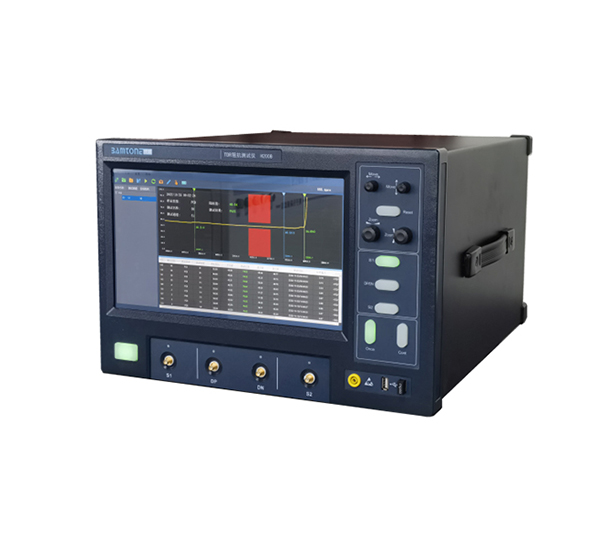

TDR阻抗测试仪 H200B

1. 产品简介：

TDR阻抗测试仪H200B是基于时域反射原理（TDR）设计而成的高带宽特性阻抗测试分析专用仪器，仪器采用真差分宽带取样技术，大幅度的提升了仪器的测试带宽，带宽可以达到20GHZ,能够自动、快速、批量、准确测试线路板及电线电缆的特性阻抗，具备波形显示与数据记录分析功能。

2、产品功能：

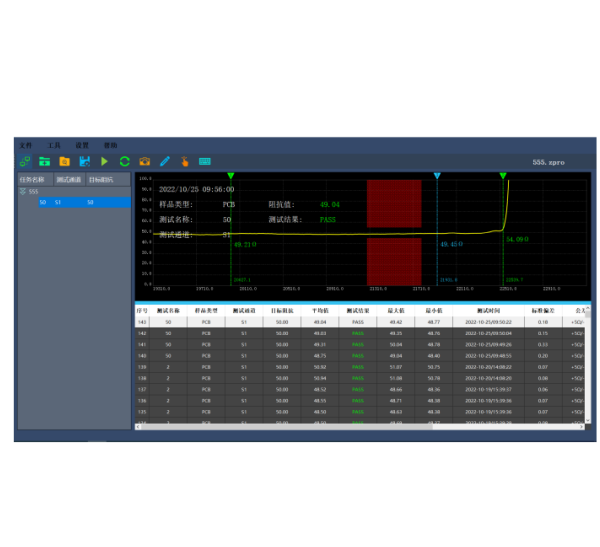

1、具有测试波形显示功能。

2、测试波形实时储存，方便后续进行调用查看。

3、旋钮调节波形左右上下移动，放大缩小查看。

4、测试数据实时记录。

5、测试数据可以根据要求（最大值，最小值，平均值）进行自动判定。

6、测试数据可以导出EXCLE文档，PDF档，打印报告功能。

7、按键切换单端，差分测试任务，方便快捷。

8、一键恢复功能，任务波形调试错误，一键重置。

9、具有快速单次测量，自动定位起始段，末端功能。

10、具有实时连续测试功能，实时显示当前数据。

11、仪器内置win10系统，图片存储，联网，导出等均可实现。

12、采用13.3英寸液晶高清带触摸显示屏，方便观测和操作。

13、开机自动校准功能。

14、可以拓展连接MES系统，上传数据。（根据客户相应开发）

15、一体机设计，单机可以完成全部操作。

 3、应用范围：

适用于工厂企业，高校，实验室，科研机构，军工单位阻抗测试，阻抗分析，阻抗排障，主要应用于PCB硬板、FPC软板阻抗条快速测试（test coupon），PCB硬板、FPC软板板内阻抗线测试。高频电缆，双绞线，电线电缆的阻抗测试，电子连接器测试。

4、符合标准：

1) IPC-TM-650 标准 PCB 传输线特性阻抗时域反射测试方法

2) Intel 技术标准 PCB 测试方法（TDR 测试 PCB 特性阻抗）

3) 中国 CPCA 标准 印制板特性阻抗时域反射测试方法

4) 各种高速串行总线国际通行标准（USB、SATA、PCI-E、HDMI、DP 等）

5、产品特点：

1) H200B应用领域全面覆盖阻抗条测试、软板/硬板板内测试。

2) 最高带宽可达20GHz，处于国内领先水平，测试线长最短可达1cm。

3) 仪器内置校准件，开机自动校准，解决了同类仪器常见的校准过程复杂、校准数据漂移等问题。

4) 标配微带探头和可调探头用于板内阻抗线，阻抗条测试，满足5G线路板测试需求。

5) 内置静电保护电路，可承受35kV静电放电，可在车间环境中使用，不再需要严苛的防静电实验室和穿防静电服操作。

6) 采用真差分测量技术，完全模拟真实信号传输场景，测量准确度更高。

7) 采用高精度多点校准与自动校准相结合技术，出厂多点校准，精度更高。

8) 测量数据支持多种格式导出，可供ERP系统读取。

9) 智能化测试软件，自动获取波形起点和末端，减少不同人员操作造成的偏差。从设置到测试只需三步即可完成，操作简单方便。

10) 具有实时测试模式，实时显示测试测试数据。

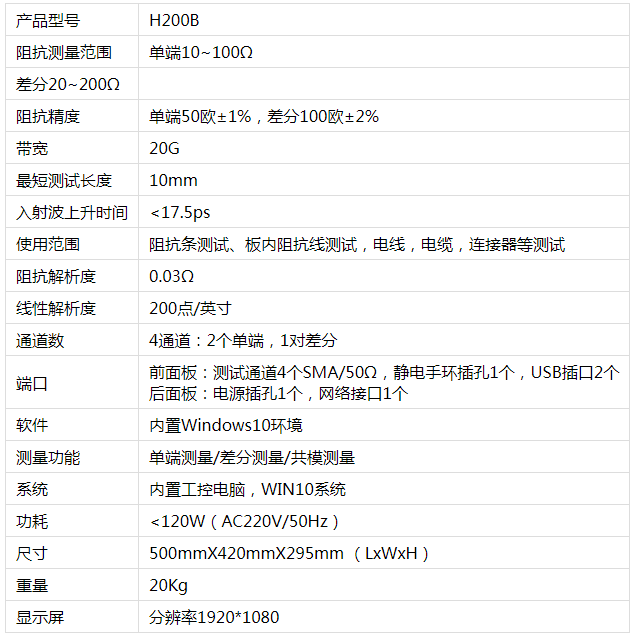

6、技术指标和参数
