TDR阻抗测试仪H150A

您的当前位置: 首 页 >> 产品中心 >> 阻抗测试仪系列

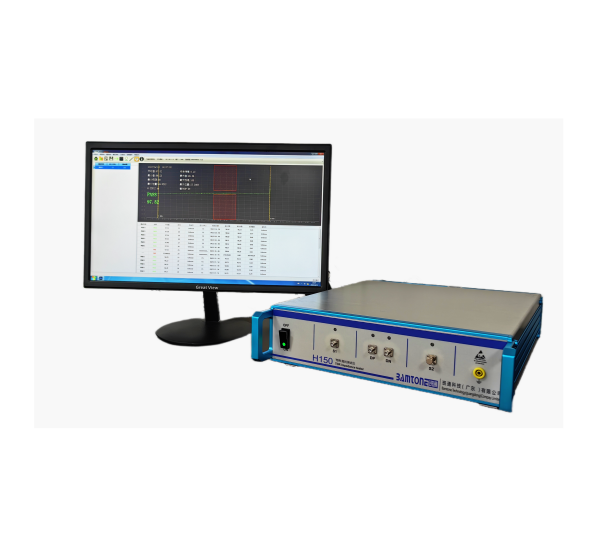

TDR阻抗测试仪H150A

  • 所属分类:阻抗测试仪系列

  • 品牌:BAMTONE/班通
  • 点击次数:
  • 发布日期:2024/09/23
  • 在线询价
  • 详细介绍

1. 简介

TDR阻抗测试仪是基于时域反射原理设计而成的高带宽特性阻抗测试分析专用仪器。仪器采用真差分宽带取样技术,能够自动、快速、批量、准确测试线路板及电线电缆的特性阻抗,具备波形显示与分析功能,适用于PCB硬板、FPC软板及电线电缆的阻抗测试。

2、产品功能:

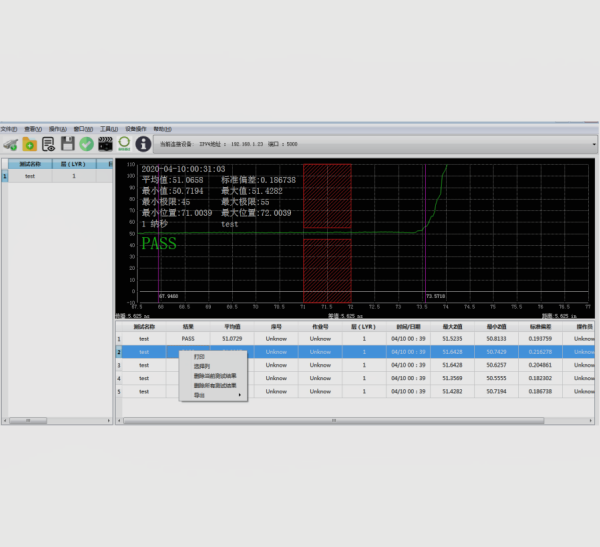

1、具有测试波形显示功能。

2、测试数据实时记录。

3、测试数据可以根据要求(最大最小值,平均值)进行自动判定。

4、测试数据可以导出EXCLE文档,PDF档,打印报告功能。

5、可以单端,差分测试任务切换,方便快捷。

6、具有快速单次测量,自动定位起始段,末端功能。

7、开机自动校准功能。

8、可以拓展连接MES系统,上传数据。(根据客户相应开发)

3、应用范围:

适用于工厂企业,高校,实验室,科研机构,军工单位阻抗测试,阻抗分析,阻抗排障,主要应用于PCB硬板、FPC软板阻抗条快速测试(test coupon),PCB硬板、FPC软板板内阻抗线测试。高频电缆,双绞线,电线电缆的阻抗测试,电子连接器测试。

4、符合标准:

1) IPC-TM-650 标准 PCB 传输线特性阻抗时域反射测试方法

2) Intel 技术标准 PCB 测试方法(TDR 测试 PCB 特性阻抗)

3) 中国 CPCA 标准 印制板特性阻抗时域反射测试方法

4) 各种高速串行总线国际通行标准(USB、SATA、PCI-E、HDMI、DP 等)

5、产品特点:

1) H系列阻抗测试仪应用领域全面覆盖阻抗条测试、软板/硬板板内测试。

2) 最高带宽可达15GHz,处于国内领先水平,测试线长最短可达2cm。

3) 仪器内置校准件,开机自动校准,解决了同类仪器常见的校准过程复杂、校准数据漂移等问题。

4) 标配微带探头和可调探头用于板内阻抗线,阻抗条测试,满足5G线路板测试需求。

5) 内置静电保护电路,可承受35kV静电放电,可在车间环境中使用,不再需要严苛的防静电实验室和穿防静电服操作。

6) 采用真差分测量技术,完全模拟真实信号传输场景,测量准确度更高。

7) 采用高精度多点校准与自动校准相结合技术,出厂多点校准,精度更高。

8) 测量数据支持多种格式导出,可供ERP系统读取。

9) 智能化测试软件,自动获取波形起点和末端,减少不同人员操作造成的偏差。从设置到测试只需三步即可完成,操作简单方便。

10) 具有实时测试模式,实时显示测试测试数据。

5、技术指标和参数

产品型号

Bamtone/H150A

机型

阻抗分体机型,使用需要配置电脑,显示器。

阻抗测量范围

单端10~100Ω,差分20~200Ω

阻抗精度

单端50±0.5欧,差分100±1欧(相对于标准件)

带宽

15G

最短测试长度

20mm

入射波上升时间

<50ps

使用范围

阻抗条测试、板内阻抗线测试,电线,电缆,连接器等

探头

单端固定/差分固定/单端可调/差分可调

阻抗解析度

0.03Ω

线性解析度

200点/英寸

通道数

4通道:2个单端,1对差分

测量功能

单端测量/差分测量

固定探头

单端:地端和信号端共2根测试针,针直径1.2mm,2针中心间距2.54mm.

差分:2根地端和2根信号端,共2根测试针,针直径1.2mm,4根针相邻两根针中心间距2.54mm.

可调探头

单端:地端和信号端共2根测试针,2针间距0-3MM可调.

差分:2根信号端测试针,2针间距0-3MM可调.

输入端口

前面板:测试通道4个SMA/50Ω,静电手环插孔1个,后面板:电源插孔1个,网络接口1个

电脑

需要单独配置电脑和显示器(班通定制版工控机)

功耗

65W(不含电脑)

尺寸

375mmX400mmX89mm(LxWxH),不含电脑显示器。

报表

可运行在Windows/ Linux环境

重量

5KG
