TDR阻抗测试仪

您的当前位置: 首 页 >> 产品中心 >> 阻抗测试仪

TDR阻抗测试仪

  • 所属分类:阻抗测试仪

  • 点击次数:
  • 发布日期:2020/12/08
  • 在线询价
  • 详细介绍

表面阻抗测试仪、交流阻抗测试仪、接地阻抗测试仪

TDR 阻抗测试仪系列产品介绍

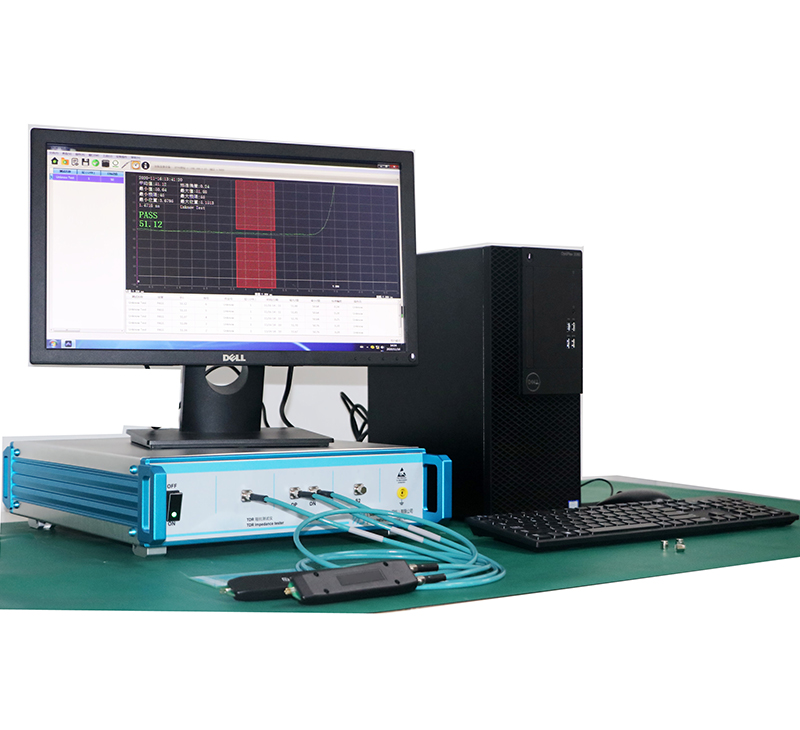

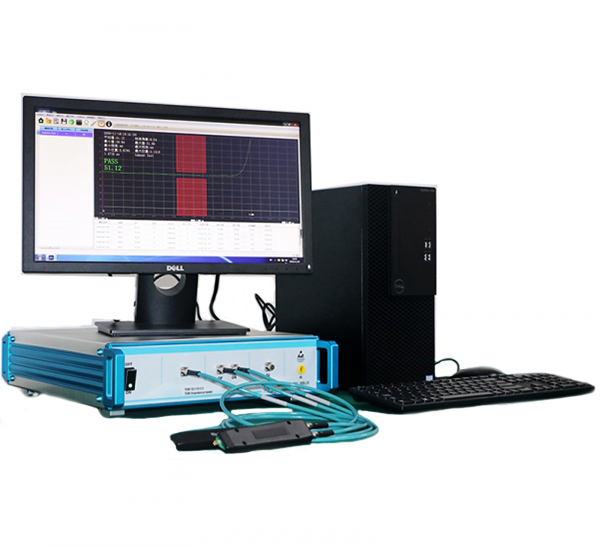

1、产品外观

TDR阻抗测试仪

TDR阻抗测试仪

2、软件界面

阻抗测试仪


3、原理与用途

产品基于时域反射原理,采用真差分宽带取样技术,设计实现的高带宽特性阻抗测试分析设备。 能够自动、快速、批量、准确测试线路板及电线电缆的特性阻抗,具备波形显示与分析,适用于 PCB 硬板,FPC 软板,电线电缆的阻抗测试。


4、产品特点

1) 包括 BT-045/085/150 三种不同带宽系列产品可供选择,全面覆盖阻抗条测试,软板/硬板 板内测试。

2) 最高带宽可达 15GHz,最短测试线长 1.5cm,最长可达到 5m。远超越国内 TDR 仪器水平。

3) 仪器内置校准件,固化智能校准程序,开机自检校准,解决了此类仪器当前使用存在的不会 校准,校准繁琐,校准数据偏差,长时间使用时校准数据偏移等问题。

4) 可以进行阻抗条测试,搭配可调探头可进行板内阻抗测试,轻松应对 5G 类阻抗产品的测试。

5) 内置静电保护电路,可耐静电 6kV,不需要严苛的防静电试验室和穿防静电服操作,可在车 间环境中使用。

6) 采用真差分测量技术,测试精度更高。

7) 采用了高精度多点校准与自动校准相结合技术,出厂多点校准,精度更高,使用更放心。

8) 测量数据导出支持多种测量数据格式,可供 ERP 系统读取。

9) 智能化测试软件,自动抓取波形起始点和末端,设置到测试三步完成,操作简单,并且自动 抓取减少了人工错误和不同人员操作造成的偏差。


5、符合标准

1) IPC-TM-650 标准 PCB 传输线特性阻抗时域反射测试方法。

2) Intel 技术标准 PCB 测试方法(TDR 测试 PCB 特性阻抗)。

3) 中国 CPCA 标准 印制板特性阻抗时域反射测试方法。

4) 各种高速串行总线国际通行标准(USB、SATA、PCI-E、HDMI、DP 等)。


6、技术参数及配置

产品型号

BT-045

BT-085

BT-150

阻抗测量范围

单端 10~150Ω

差分 20~200Ω

阻抗精度

单端:25 欧±1.5%,50 欧±1%,100 欧±2%

带宽

4.5G

8.5G

15G

最短测试长度

<4cm

<2.5cm

<1.5cm

入射波上升时间

<100ps

<70ps

<50ps

使用范围

阻抗条测试

阻抗条测试,板内测试

阻抗条测试,板内测试

阻抗解析度

0.03Ω

线性解析度

200 点/英寸

通道数

4 通道。2 个单端,1 对差分

输入端口

1、前面板:测试通道(S1 /S2/DP,/DN,)4 个 SMA/50Ω,静电手环插孔 1 个。

2、后面板;电源插孔 1 个,网络接口 1 个。

软件

可运行在 Windows/ Linux 环境

测量功能

单端测量/差分测量/共模测量

数据接口

LAN(100M),IP 地址任意设置

功耗

<65W(AC220V/50Hz)

尺寸

375mmX400mmX89mm (LxWxH)

重量

5Kg

标准配置方案

 1、H045 主机,带宽 4.5G
,最 小测试长度 4cm

1、H085 主机,带宽 8.5G,
最小 测试长度 2.5cm

1、H150 主机,带宽 15G,
最小测 试长度 1.5cm

2、DELL 原装电脑 1 套

2、DELL 原装电脑 1 套

2、DELL 原装电脑 1 套

3、测试线缆 3 根

3、测试线缆 3 根

3、26G 高频超柔软线缆 3 根

4、单端探头/差分探头各 1 个

4、单端探头/差分探头各 1 个

4、高频低损耗单端探头/差分探头 各 1 个

5、防静电台垫/静电手环各 1 个

5、防止静电台垫/静电手环各 1 个

5、防止静电台垫/静电手环各 1 个

选配方案

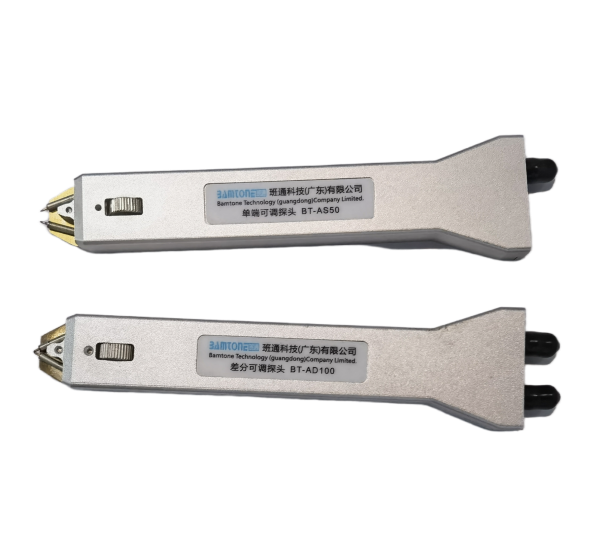

1、单端可调测试探头,用于板内单端阻抗测试,带宽 18G,测试距离 0-4mm.可以根据需求 选配。(型号:HYS-50)

2、差分可调测试探头,用于板内单端阻抗测试,带宽 18G,测试距离 0-4mm.可以根据需求 选配。(型号:HYD-100)

3、超柔软高频测试电缆,带宽 26G,柔软度超好,超高频率,低损耗,测试稳定。
(型号: HYW-50,H150 标配此线缆,H045、H085 可进行选配)。

4、空气校正棒,仪器内置空气校正棒,开机自动校准,如果需要手动验证,可以另选配。
(可 选配校正棒规格有:25 欧,50 欧,75 欧,100 欧 4 种,每个规格 2 根,一共 8 根为一套)。
