产品名称:手持式铜厚测试仪

型号:

1、产品综述

HY-T60是面世的首款国产替代手持式铜厚测试仪,精准把握线路板行业客户需求,提供极具竞争力和经济性的替代选择。离子污染测试仪

2、产品外观:

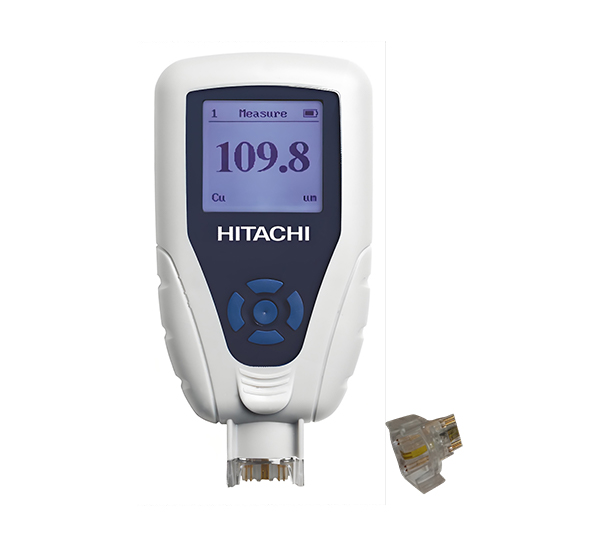

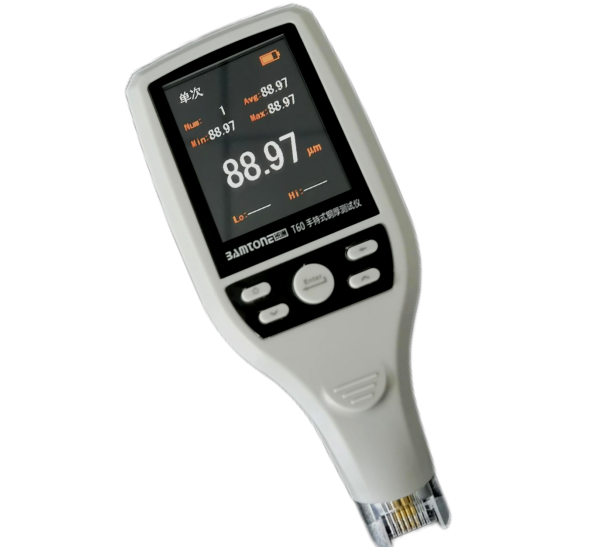

手持式铜厚测试仪

3、仪器原理:

手持式面铜测厚仪采用微电阻测试技术,利用四根接触式探针在表面铜箔上产生电信号进行测量,当探头接触铜箔样品时,恒定电流通过外侧两根探针,而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值,利用一定的函数,计算出厚度值,不受绝缘板层和线路板背面铜层影响。

手持式铜厚测试仪

4、产品用途:

PCB、FPC开料前后,钻孔前后、电镀后、蚀刻等工序前进行相关铜箔厚度检测。

5、产品特点:

1)     可选2点校准和多点校准,实现大范围铜厚精准量测量,不需要切换档案。

2)     首款国产手持式铜厚测试仪。

3)     手持式设计,便于携带。

4)     测试头和屏幕弯曲弧度,易于观测。

5)     操作简便,易于上手。

6)     可更换探针,经济实用。

7)     带照明的探针,便于定位。

6、技术参数和配置:

Ø  测试范围:2-254μm (0.1-10mil)

Ø  尺    寸:125mm*52mm*35mm(平放:长*宽*厚);镀层测厚仪

Ø  重    量:100g

Ø  单    位:数据显示单位可选择mil、μm、oz

Ø  操作语言:仪器操作界面有英文、中文两种语言

Ø  校准方式:两点校准或者多点校准,不需要切换测试档案。

Ø  测试模式:可选择单次、连续测量模式

Ø  电    源:普通AA(5号)电池供电

Ø  数据接口:USB接口用于下载测试数据到计算机。

Ø  显     示: 彩色带背光TFT2.0 液晶显示屏,240×320象素

Ø  数据统计:数据自动记录,Z大值,Z小值,平均值、标准差上下限提醒。

Ø  测试精度:±3%,带温度感应。

Ø  测试速度:0.5S/每次

Ø  Z小分辨率:0.01um

规格参数

验收技术参数表

项  目

仪器主要参数

备注

测试原理

采用微电阻测试技术,利用四根接触式探针在表面铜箔上产生电信号进行测量,探头接触铜箔样品时,恒定电流通过外侧两根探针,而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值,利用一定的函数,计算出厚度值。


仪器功能

表面铜厚无损测试,同时可以进行记录数据。数据分析。


测试范围

2-254μm (0.1-10mil)


测试速度

0.5s/次


尺   寸

125mm*52mm*35mm(平放:长*宽*厚)


测试精度

±3%,依照标准认证精度为准,

注:标准片重复测试10次、查看精度;


数据统计

数据自动记录,Z大值,Z小值,平均值、标准差上下限提醒。


显 示

彩色带背光TFT2.0 液晶显示屏,240×320象素


数据接口

串行接口,用于下载测试数据到计算机


电  源

2节普通AA(5号)电池供电,电压3V


测试模式

可选择单次、连续测量模式


校准方式

两点校准或者多点校准,不需要切换测试档案


操作语言

仪器操作界面有英文、中文两种语言

查看

单  位

数据显示单位可选择mil、μm

查看

重  量

约100g


Z小分辨率

0.1um


测试板要求

裸铜面,Z小测试圆形面积直径不小于2.5cm


仪器材质

ABS塑胶外壳


操作环境

温度:15 ℃~40 ℃;湿度:40%-70%;

环境要求:干燥,不含酸性/碱性液体(防止仪器被腐蚀);精密测量仪器、请存放在无振动车间内Z佳;

严禁将仪器存放在酸碱气体环境中,否则造成损坏不保修。

主要零部件

序号

零部件名称

品牌

保修

采购货期

备注

1

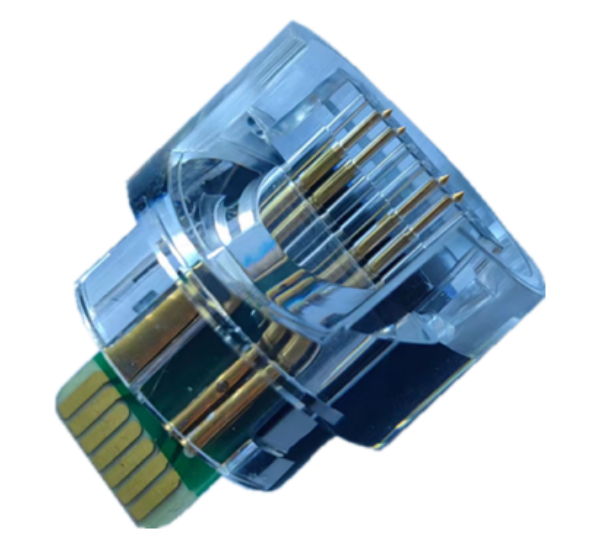

探头

弘毅

消耗品

7天


2

显示屏

弘毅

一年保修

7天


3

主板

弘毅

一年保修

7天


4.1、按照  二、验收技术参数表 作为验收标准;

4.2、 仪器入厂后7天内验收及点检技术指标、协议内容达标、7天内完成验收完成。

4.3、 所有技术指标文件或验收文件、请以书面或邮件形式沟通、发起的内容不接受口头需求,以盖章文件作为实施依据;

五、随机清单

序号

内容

规格

数量

1

主机+探头

长×宽×厚=平放

125mm*52mm*35mm

1台

2

操作说明书

中文版操作说明书

1份

3

标准片

标配17um,70um各一片

2片

4

包装盒

包装保护盒

1个

5

电池

AA电池

2节

六、易损件清单

零部件

产地品牌

规格

预期寿命

备注

采购单价

探头

中国/弘毅

HY-TP04

1年

注:约测试10万次

消耗品

(1500)RMB

显示屏

中国/弘毅

彩色TFT2.0液晶显示屏

5年

注:具使用情况

易碎品

(500)RMB

 七、售后服务

1、自仪器安装之日起1周内完成验收。

2、仪器自验收合格日起,由乙方负责免费保固一年,但消耗品除外。

3、于保固期间内,非甲方人为操作不当或错误发生故障时,乙方应进行免费维修,若甲方人为操作原因致仪器发生故障时,乙方视具体情况收取维修费用。

4、保固期间满后乙方应提供终生有偿服务。

5、乙方为甲方提供仪器免费维修服务,零部件需要依标准收费计价。
