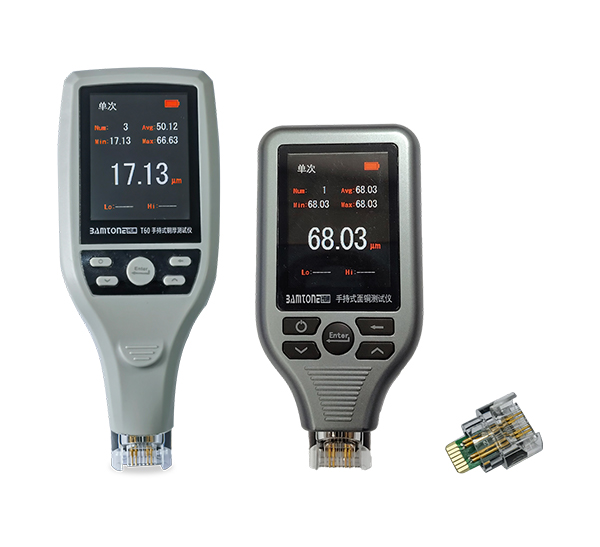

手持式面铜测试仪Bamtone T60C产品简介

1、产品综述

Bamtone/T60C是国产充电型手持式铜厚测试仪，精准把握线路板行业客户需求，提供极具竞争力和经济性的替代选择。

2、仪器原理：

手持式面铜测试仪采用微电阻测试技术，利用四根接触式探针在表面铜箔上产生电信号进行测量，当探头接触铜箔样品时，恒定电流通过外侧两根探针，而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值，利用一定的函数，计算出厚度值，不受绝缘板层和线路板背面铜层影响。

1、产品用途：

PCB、FPC开料前后，钻孔前后、电镀后、蚀刻等工序前进行相关铜箔厚度检测。

2、产品特点：

1) 可选2点校准和多点校准，实现大范围铜厚精准量测量，不需要切换档案。

2) 充电型国产手持式铜厚测试仪。

3) 手持式设计，便于携带。

4) 操作简便，易于上手。

5) 可更换探针，经济实用。

6) 带照明的探针，便于定位。

3、技术指标和参数：

测试范围：2-254μm (0.1-10mil)

尺    寸：110mm*55mm*24mm（平放：长*宽*厚）

重    量：100g

单    位：数据显示单位可选择mil、μm、oz

操作语言：仪器操作界面有英文、中文两种语言

校准方式：两点校准或者多点校准，不需要切换测试档案。

测试模式：可选择单次、连续测量模式

电    源：直充

数据接口：USB接口用于下载测试数据到计算机。

显     示： 彩色带背光TFT2.0 液晶显示屏，240×320象素

数据统计：数据自动记录，最大值，最小值，平均值、标准差上下限提醒。

测试精度：±3%，带温度感应。

测试速度：0.5S/每次

最小分辨率：0.01um

3、其它

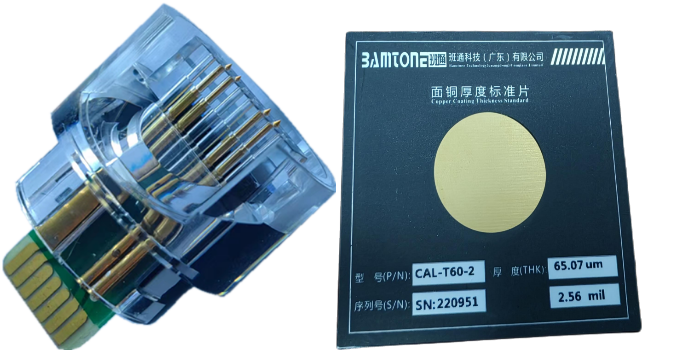

测试探头                                                                标准片
