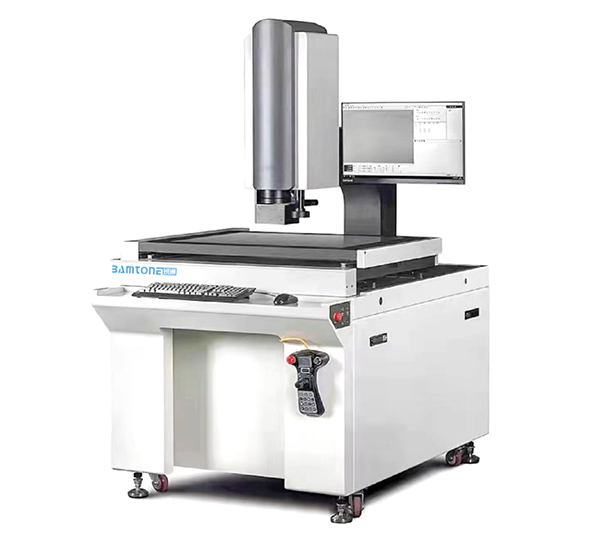

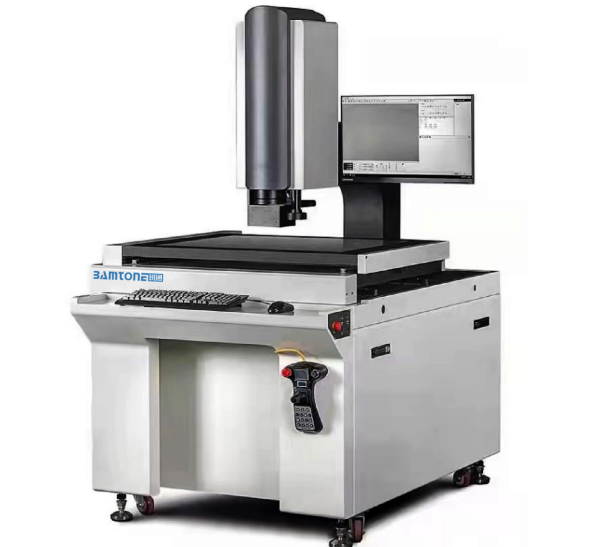

全尺寸快速测量机Bamtone/F系列

一、产品简介

   Bamtone/F系列全尺寸快速测量机是班通科技针对PCB相关行业外形尺寸和表观尺寸测量，研发出的高精度、高效率、大台面的通用超高速视觉检测系统。在快速图像处理，并发算法，精度补偿，系统框架，机构优化型等方面投入研发力量，整合出一系列高效率高精度的专业视觉检测系统。致力于应对工业4.0环境下日益提升的生产效率，对高速在线全检提出的全新需求。

仪器采用远心高分辨率光学镜头，辅以高精度变倍影像仪镜头，结合高精度图像分析算法，并融入一键闪测原理。CNC模式下，只需按下启动键，仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，真正实现一键式快速精准测量。

Bamtone/F系列产品对效率和精度的追求，达到极致。

二、产品功能

1.  量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2. 可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3. 构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4. 形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5. 坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6. 快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7. 支持公差批量设置、比例等级划分、颜色自定义管理。

三、应用范围

Ø PCB的二维尺寸测量，包括：

1）PCB的外形长宽、孔径（圆孔、方孔、异形孔）、孔到孔的距离、孔到边（线）的距离、槽宽、槽长、圆弧、角度等。

2）焊盘的长宽、焊盘到焊盘的距离、焊盘到边（线）的距离、焊盘到孔的距离、焊环大小、焊盘中心线位置等。

3）板上线宽、线长、线距等。

4）金手指的长宽、金手指的间距、金手指到边的距离、金手指到孔的距离、金手指中心线位置等。

Ø 面阵变焦光学测量系统（选配）

提高测量精度，单视场测量精度可达：±2.0μm

Ø 三维测量（选配）

加装激光传感器后，可实现3D测量，包括：

1）板子厚度、平面度等。

2）焊盘在板子上的高度、焊盘与焊盘直接的高度差、埋铜高度等。

3）孔的深度等。

四、产品特点

传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。

Bamtone/F系列将对精度的需求及通用视觉系统的效能完美结合，兼顾计量精度和在线效能。

l 任意摆放产品，无需夹具定位，仪器自动识别，自动匹配模板，一键测量；

l 最多容纳1000多部件同时测量；

l 支持CAD图纸导入，一键自动匹配测量；

l CNC模式下，可快速精确地进行批量测量。

l 自动对焦，排除人为测量操作干扰，且重复聚焦一致性高；

l 自动识别测量部位，每次都能获得统一稳定的测量结果。

l 任何人都能很快上手，无需复杂培训；简洁的操作界面，任何人都能轻松设定和测量；

l 测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。

l 具有强大的远程数据输出功能。自动输出SPC分析报告

 五、技术指标和参数

   悬臂式全尺寸测量机技术规格
