在PCB制造与验收环节，面铜厚度直接决定阻抗控制、焊接可靠性及产品寿命。IPC现行两大权威标准——IPC 4562与IPC 6012——对“面铜测量”给出了看似相近、实则差异明显的定义与要求。

本文用通俗语言拆解两份标准在适用范围、测试方法、取样规则、接受准则及报告格式上的五大差异，帮助工程师一次做对、一次通过客户审核。

五大差异逐条拆解

一、适用范围

• IPC-4562：铜箔供应商、基板厂（CCL）。

• IPC-6012：PCB制造商、EMS/OEM客户。

二、铜厚定义

• IPC-4562：给出“标称厚度”(Nominal)，如1 oz=35 µm，允许±10%。

• IPC-6012：定义“最小导体厚度”(Minimum Conductor Thickness)，分外层、内层、孔铜；Class 2外层最小值=客户图纸标称值-20%，Class 3=-10%。

三、测试方法

• IPC-4562：首选“重量法”（Weight Strip Method），允许涡流或X-Ray作为辅助。

• IPC-6012：首选“横截面切片+显微镜”，允许非破坏式（X-Ray、涡流）用于过程监控，但争议仲裁时必须用切片。

四、取样规则

• IPC-4562：每卷铜箔取3点，宽度方向左中右。

• IPC-6012：每生产批次（lot）取1 panel做coupon，外层四角+中心共5点；若panel>610 mm×610 mm，需增加测试点。

五、 接受准则

IPC-4562：只要≥标称值-10%即合格。

IPC-6012：

• Class 2：外层线路区域≥客户图纸-20%，孤立区域可再降10%。

• Class 3：外层线路区域≥客户图纸-10%，不允许孤立区域再降。

注意：IPC-6012对“局部最小值”(Local Minimum)有明确限制，低于该值即判退。

行话说，IPC 4562是“买铜皮”的尺子，IPC 6012是“卖线路板”的尺子。把两份标准的差异写进WI、校准好设备、让系统自动判退，就能在客户审核与成本之间找到最佳平衡点。

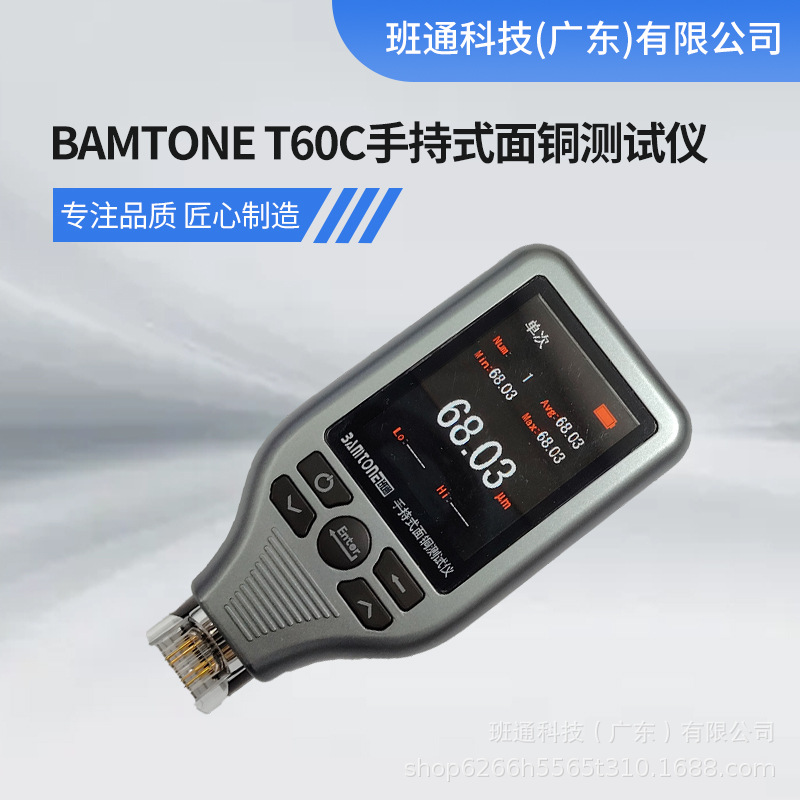

作为国内领先的精密测量仪器、智能检测设备等专业解决方案供应商，班通科技通过不断自主研发，面向市场推出了国内首款国产替代手持式铜厚测量仪方案（Bamtone/T60系列），突破欧美国家在精密仪器、设备相关领域的技术封锁，实现PCB制造过程中的铜箔厚度检测的高精度与快速测量，确保产品符合IPC 4562和IPC 6012等相关行业标准。适用于国内高端制造及全面印制板制造服务的客户，特别是那些对电路性能和可靠性有严格要求的应用领域。
