金相显微镜

您的当前位置: 首 页 >> 产品中心 >> 金相显微镜分析仪器

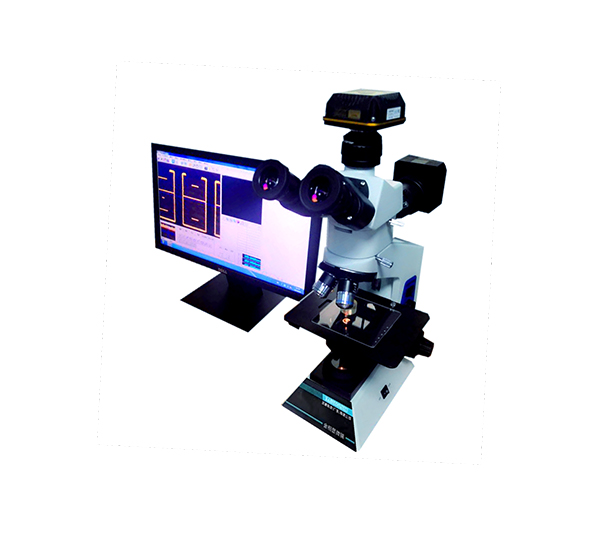

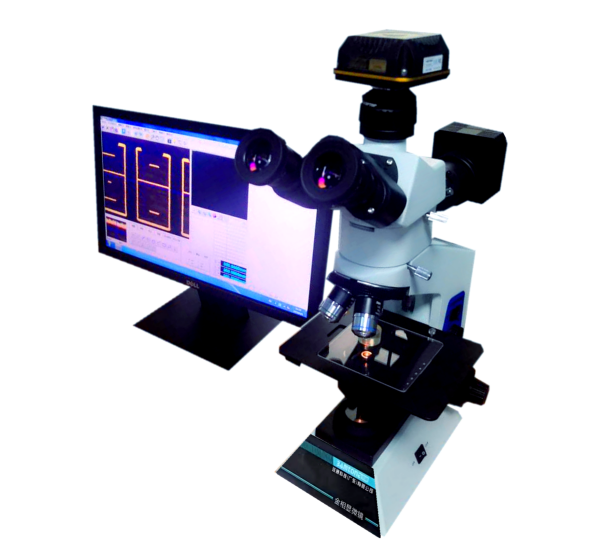

金相显微镜

  • 所属分类:金相显微镜分析仪器

  • 点击次数:
  • 发布日期:2020/10/13
  • 在线询价
  • 详细介绍

金相显微镜、电子显微镜、数码显微镜

1.产品用途:

全新的操作系统机构,采用人机工程学设计,最大限度减轻操作者的使用疲劳,模块化的部件设计,可对系统功能进行自由组合,满足工业检测与金相分析的专业领域需求。

2.产品特点:

Ø 采用平场消色差光学系统和落射式柯拉照明系统,同时在落射照明系统中设计防反射结构,有效防止反射光干忧成像光线。从而使成像更清晰、视场衬度更好

Ø 提供稳定可靠的操作机构,使成像更清晰,操作更简便。

Ø 显微镜镜体采用全新的人机工程学设计,结构匀称,实现镜体扩展积木化。

Ø 工作台、光强与粗微调的低位操作,提高了使用的舒适性。

Ø 广泛应用于各类半导体硅晶片检测、材料科学研究、地质矿物分析及精密工程等学科领域。

3.主要功能

Ø 光学显微镜是根据凸透镜的成像原理,要经过凸透镜的两次成像。第一次先经过物镜(凸透镜1)成像,这时候的物体应该在物镜(凸透镜1)的一倍焦距和两倍焦距之间,根据物理学的原理,成的应该是放大的倒立的实像。而后以第一次成的物像作为“物体”,经过目镜的第二次成像。

Ø 测量——可测量平面上的任何几何图形之尺寸(角度、长度、直径、半径、点到线的距离、圆的偏心、两圆间距等)

Ø 标注——可在实时影像中的实际工件上标注各种几何尺寸。

Ø 拍照——可拍下实物照片,包括所标注的尺寸。

Ø 直接输入圆、线段:可按需要输入标准的圆或线(客户自己定义圆、线的大小、长度和坐标位置)。再以标准的圆、线与影像中的实物比较,从而找到工件的误差。

Ø 以极坐标方式输入线:可按客户需要以极坐标的方式输入标准线段。

Ø 自设客户坐标:可以根据客户本身的需要,自行在实时影像上设定坐标原点(0,0)。

Ø 坐标标注:以自己所设定之坐标原点(0,0)为基准,标注实时影像中任意一点的坐标位置。

Ø 捕捉交点:可以自动捕捉两线的交点。

5.工作条件

Ø 避免将显微镜放置在有阳光直射、高温或高湿、多尘、以及容易受到强烈震动的地方,确保工作表面平坦并水平。工作环境要求:室温 5℃~40℃,最大相对湿度 80%。

Ø 工作时,灯源表面会变得非常热,应确保灯源周围有足够的散热空间。

Ø 将本机接地,避免雷击。

6.技术参数:

型号

BT-JX-31

光学系统

有限远色差校正光学系统

目镜

PL10X高眼点平场目镜,线视场18mm

物镜

长工作距平场消色差金相物镜,:5X、10X、20X、50X,选配100X

观察筒

铰链式三目,固定式分光比,双目:三目=80%:20%

铰链式双目,30°倾斜,360°旋转,瞳距调节范围:54-75mm,双边±5屈光度可调

转换器

内定位5孔场转换器

载物台

双层机械移动平台,附设180×145mm平板平台,移动范围:76mm×50mm

照明系统

反射式柯拉照明,自适应宽电压90V-24V,6V/30W卤素灯,光强连续可调。带可变孔径光阑与视场光阑,视场光阑中心可调

CCD相机

采用300万像素USB2.0显微镜相机、SONY感光芯片

电脑

采用戴尔或同等品牌电脑

粗微调焦机构

粗微调同轴,带机械上限位和松紧调节装置,总行程 28mm 微调精度: 0.002mm

摄影装置

0.35X/0.5X/1.0X C型摄像接筒


金相显微镜
