浅谈金相显微镜的调焦机构

发布日期:2020-07-24 作者:kf 点击:

进行金相查验时,为了获得明晰的物像,必须调好物镜与金相试样之间的间隔,这就是调焦;用来完成调焦的机械设备,就称为调焦安排。

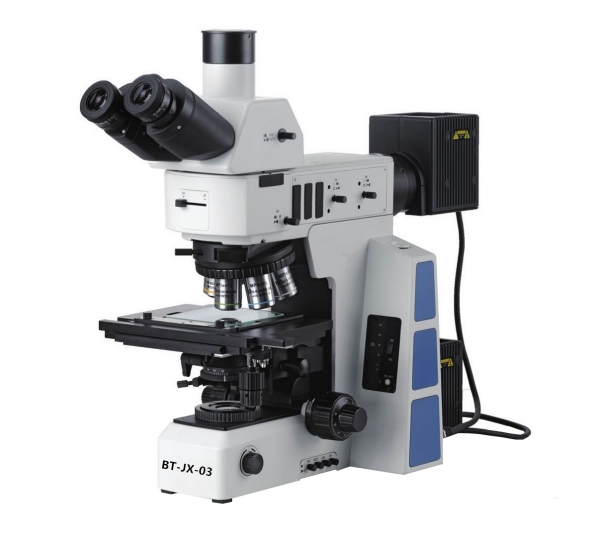

金相显微镜

调焦安排包括粗动调焦和微动调焦两部分。粗动调焦安排是在显微操作时作快速调焦用的。而微动调焦安排,是作进一步准确调焦用的。关于景深小的高倍物镜,微动调焦安排是必不可少的。一起,只有粗调和微调安排的相互配合和运用,方能够得到满意的调焦作用。


1、粗动调焦结构


粗动调焦安排一般采用齿轮与齿条的啮合运动方式,用燕尾导轨作精密导向。燕尾导轨各零件按结构及质量要求,选用安排安稳而耐磨性较强的合金材料,并经过精密加工而成。


当转动粗动手轮时,金相试样表面对光学体系产生相对运动,被调体系作平稳而准确的直线运动。移动时燕尾与燕尾槽配合平稳,没有松动或过紧的现象。而齿轮与齿条的咬合精度由调整齿条与齿轮的中心距确保。


2、微动调焦结构


微动安排有杠杆式、齿轮式、行星式等结构方式,其中以齿轮式粗、微动同轴结构使用的Z普遍。


金相显微镜对微动安排有严格的要求:在微动调焦安排规模内,物象不该有明显的摇晃晃动现象;调焦时,用10倍物镜观察,在景深规模物平面中心位移量,中级金相显微镜要求不大于0.015毫米,高档金相显微镜要求不大于0.008毫米;微调安排在上升及下降时动作应接连均匀,不该有滞留现象;微动手轮分划格值,中级型为0.002毫米,高档型为0.001~0.002毫米。
