随着AI训练、推理和高速数据交换需求持续增长，AI服务器内部的数据通道正在向更高带宽、更低延迟方向发展。其中，GPU、CPU、DPU、高速内存、网络接口以及各种高速互连共同构成了复杂的数据传输系统。

这意味着，服务器PCB已经不只是“把各个芯片连接起来”。当高速信号经过PCB走线、过孔、连接器以及不同层间结构时，任何阻抗不连续都可能产生反射，从而影响信号质量。

TDR（时域反射）正是利用反射信号来观察传输线阻抗变化的测试技术。作为国内领先的PCB测量仪器、智能检测设备专业解决方案供应商，班通科技率先推出了国产Bamtone H系列TDR阻抗测试仪，将TDR技术用于高速互连/PCB的阻抗与信号完整性分析。

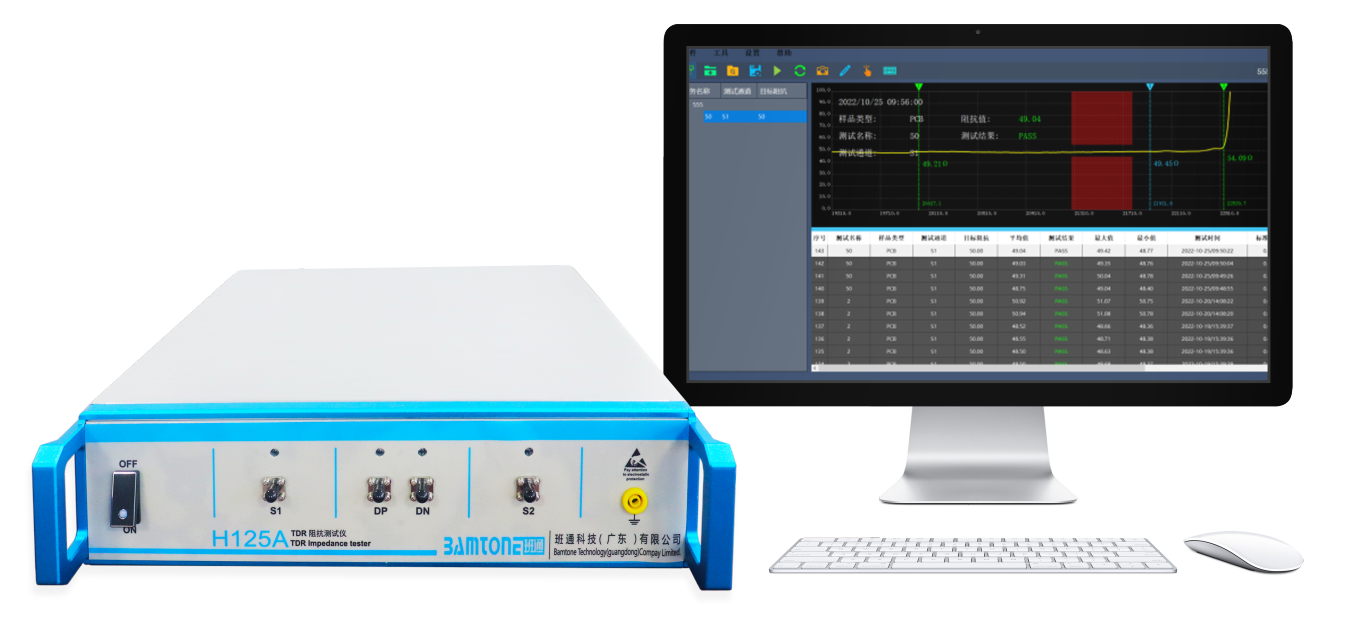

▲TDR阻抗测试仪Bamtone H125A

高速PCB设计虽然可以通过仿真评估阻抗，但实际制造结果中，还会受到线宽、介质结构、铜厚、材料参数、过孔和连接器等因素影响。

因此，实际生产还需要通过测试验证制造结果。准确地说，TDR并不是要替代仿真或完整的信号完整性测试，而是高速互连验证体系中的一个重要工具组成部分，通过硬件实测与设计仿真形成互补。

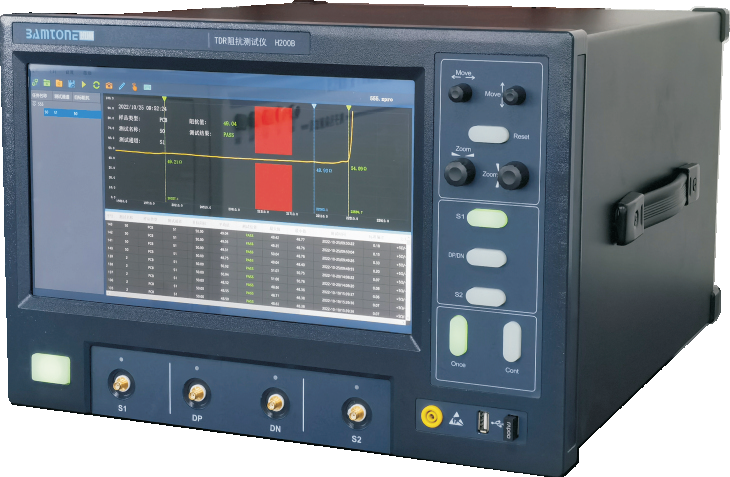

▲TDR阻抗测试仪Bamtone H200B

TDR的一个重要特点是，不仅可以获得阻抗数值，还可以通过反射波形观察沿传输路径的阻抗变化。对于PCB工程师而言，这意味着测试结果可以进一步用于辅助判断异常可能出现在走线、过孔、连接器等互连结构附近。

当然，需要注意的是，复杂高速通道中的波形会受到多个反射、探头、连接方式和校准条件影响，实际故障定位应结合结构资料和测试条件综合判断，不能仅凭单一波形下结论。

对于AI服务器这类高速PCB应用，更合理的质量验证路径是：

Bamtone H系列TDR阻抗测试仪不仅支持测试数据记录、自动判定以及Excel/PDF报告输出，同时还支持MES系统扩展。这使得企业TDR测试可以从一次性的实验室测量，进一步融入研发验证和生产质量追踪流程。

如今，AI服务器高速化正在提高PCB互连对信号完整性的要求。阻抗控制并不能解决全部信号完整性问题，但它是高速互连设计与制造验证中的重要环节。Bamtone H系列TDR阻抗测试仪通过TDR波形、阻抗数据和测试报告，为研发验证、生产检测和异常分析提供测试依据，从而让高速PCB阻抗验证更直观、规范，助力实现制造过程中的问题定位与追溯。
