在PCB制造中，孔铜、面铜、线宽线距和板厚等关键参数，关系到导电性能、线路质量和板材厚度控制。要兼顾产品品质与生产成本，既要选择合适的测量设备，也要在相应制程节点及时获取数据，为工艺判断和调整提供依据。

作为国内领先的PCB测量仪器、智能检测设备等专业解决方案供应商，班通科技围绕PCB、FPC等制造过程中的关键测量指标，提供系列手持、台式与自动化检测设备方案，帮助生产厂商从局部铜层、线路几何尺寸到板材整体厚度，建立更有针对性的测量流程。

铜层厚度既关系到铜材利用，也影响PCB的导电性能和制造质量。铜层过薄，可能影响产品性能与可靠性；控制过厚，则可能增加材料消耗，在铜价高居不下的当前，成本会显著增加。因此，按照产品要求准确测量铜厚，是品质与成本管控中的重要一环。

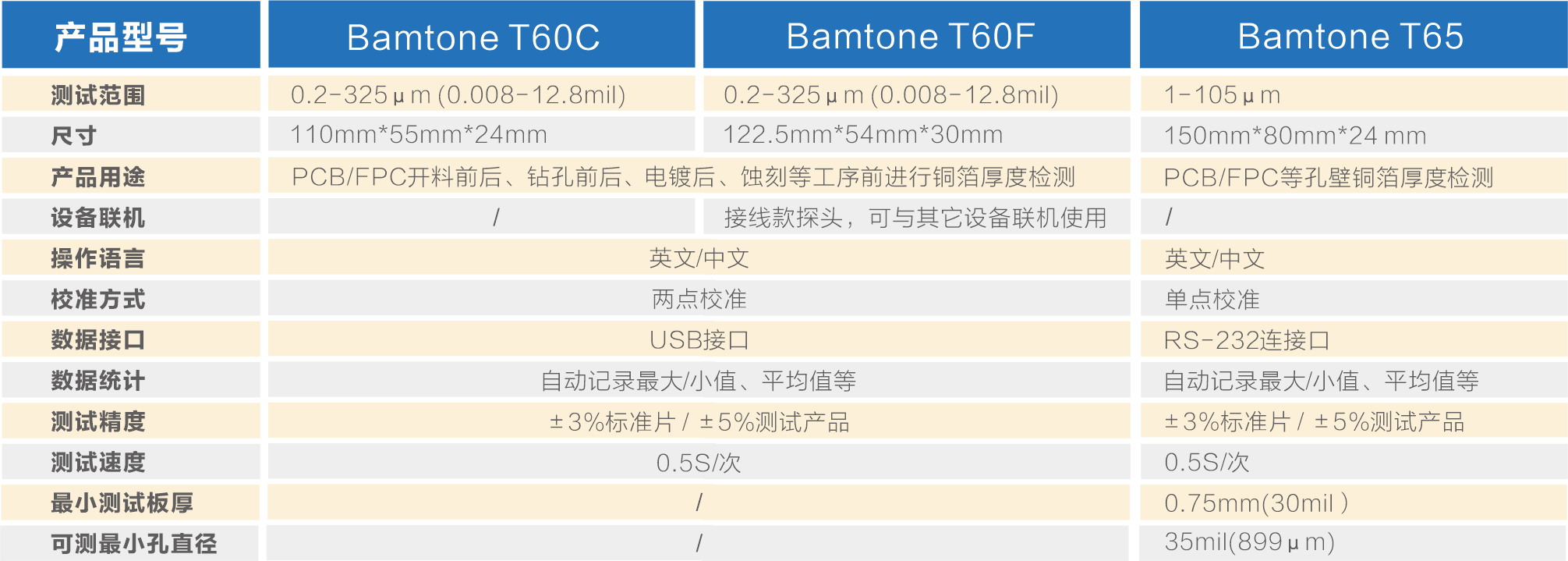

针对板面铜厚检测，班通科技提供Bamtone T60C手持式面铜测试仪。该系列采用微电阻测量技术，支持两点校准，以及单次或连续测量，特别适用于现场快速检查，在PCB制造企业中被广泛使用。

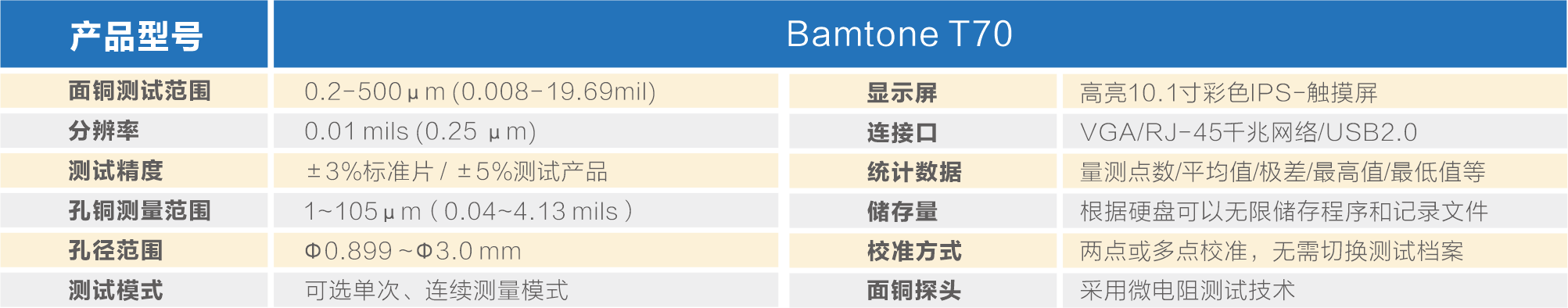

如果检测重点是孔铜，则可选用Bamtone T65手持式孔铜测试仪。该设备采用电涡流方法进行非破坏性测量，适用于蚀刻前后以及沉金、喷锡等工序前后的孔铜检查。若需要在同一检测台完成孔铜与面铜测量，Bamtone T70台式孔面铜厚测试仪也是不错选择，它将孔、面铜厚测量功能集成于一体，并支持独立校准、温度补偿和数据存储。尤其适用于刚性或柔性、单层至多层印制电路板的电镀铜测量。

另外，班通科技还有集成在产线中的全自动化在线铜厚检测方案——Bamtone T90自动铜厚检查机，该产品不仅国内制造厂商大量被采用，更远销日韩、欧美等国家和地区。

当然，从手持抽检到台式，乃至自动化测量，选择的依据不是“哪台设备功能最多”，而是根据检测位置、产品规格和现场节拍，按需“定制”。

铜层厚度符合要求，并不代表线路几何尺寸一定符合设计。经过显影、蚀刻等工序后，线路边界可能发生变化。线宽是否达到目标、相邻线路之间的线距是否满足要求，需要专门的尺寸测量来确认。

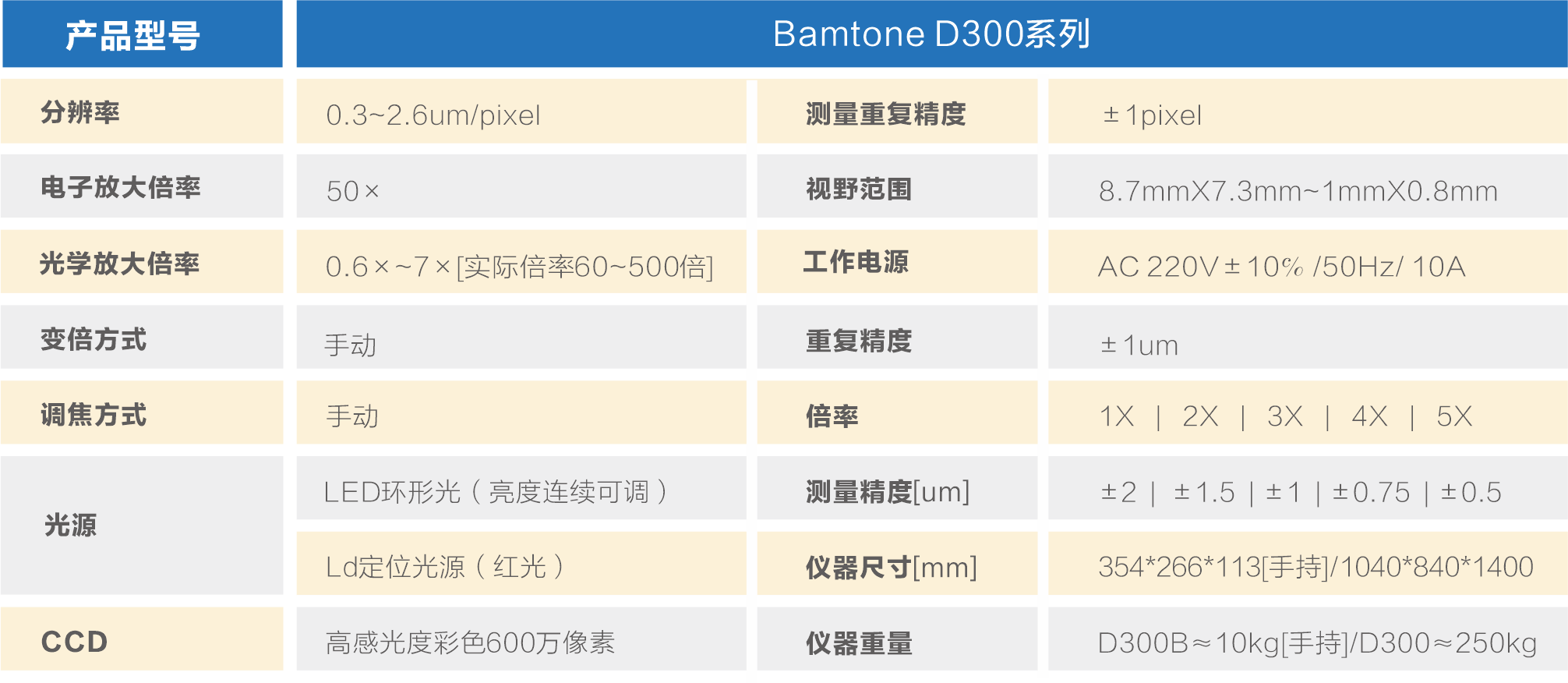

Bamtone D300系列线宽线距测试仪采用彩色CCD相机、光学放大系统与图像处理软件，适用于测量线宽、线距、环宽、圆孔、盲孔和圆弧直径等尺寸，可以满足这一需求。该设备软件支持主动寻边和区域框选，测量数据可以保存并导出。可用于生产线旁抽检，也适用于工程与品质分析。

如果说铜厚关注的是局部金属层，那么板厚关注的就是板材整体或指定区域的厚度，他们显然不是同一个指标。对于多层板或厚度要求严格的产品，仅凭铜厚结果无法替代板厚检测。

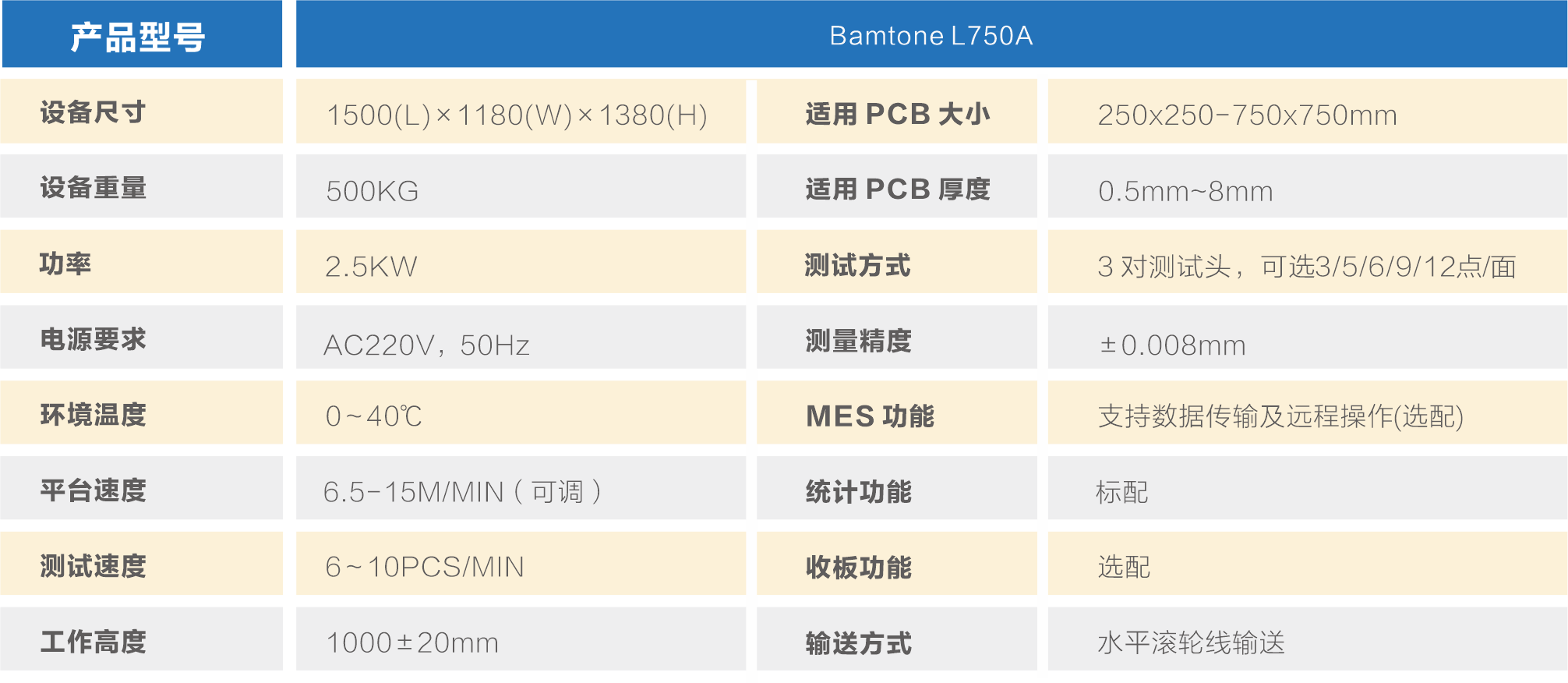

Bamtone L750A自动板厚测试机采用非接触式激光测量，就是面向PCB压合后板材等对象的厚度检测，对整板或指定区域进行测量、检查板厚一致性的应用。非接触测量尤其适用于这类关注板面保护的检测场景，测量数据则可以为来料检查、压合后评估及厚度一致性分析提供依据。

检测协同

从关键尺寸，到更清晰的品质判断

孔铜、面铜、线宽线距和板厚等尺寸，分别对应不同的问题。真正有效的协同，不是把所有指标交给一种仪器，也不应默认不同设备已经自动互联，而是把设备、工序、测点和数据记录安排清楚。

当数据按同一产品、批次和制程节点组织起来，检测就不只是出货前的“合格/不合格”判断，也能为工艺分析和持续改善提供参考。从孔内铜层到板面铜层，从线路几何尺寸到整板厚度，PCB质量控制需要多项测量各司其职、相互补充。

Bamtone班通作为行业头部品牌，其精密测量与智能检测工具覆盖不同位置、不同制程节点的检测需求。让每一项测量都在合适的时间、对准合适的位置，并留下可追溯的数据，品质管理才能从“发现结果”进一步走向“理解过程”。让企业真正做到：“让测量有依据，让工艺有反馈。”
